À quoi sert une poutre d'échafaudage ?

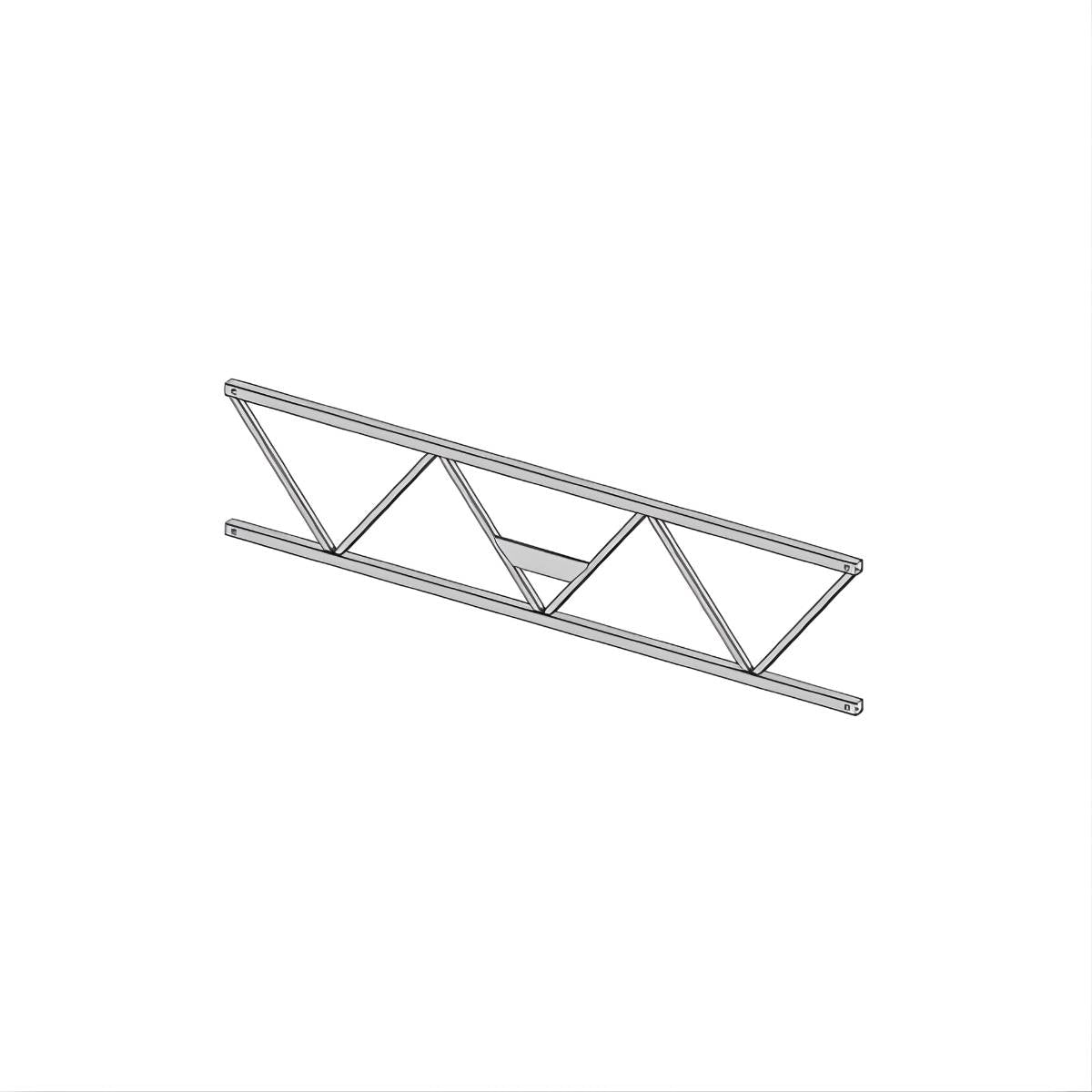

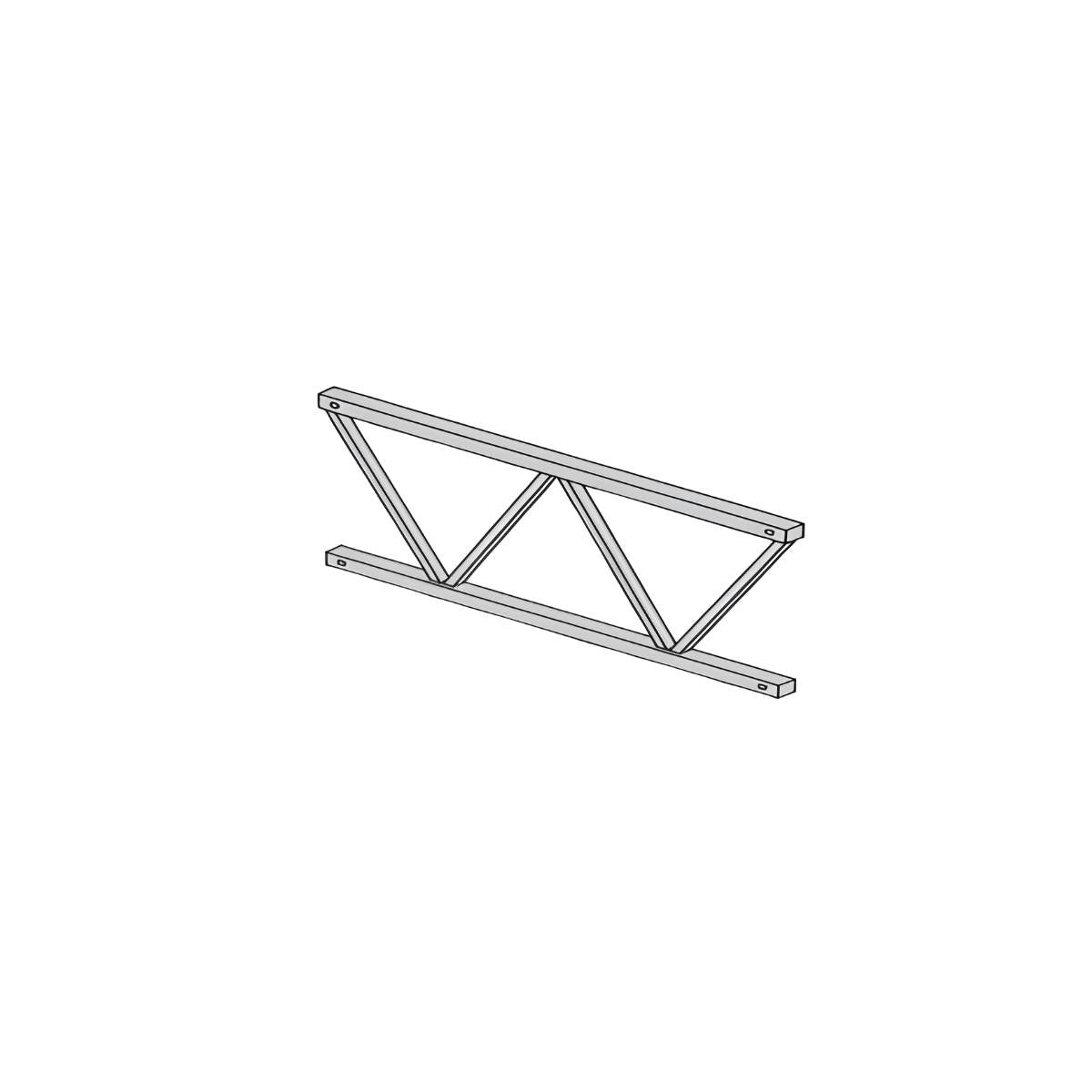

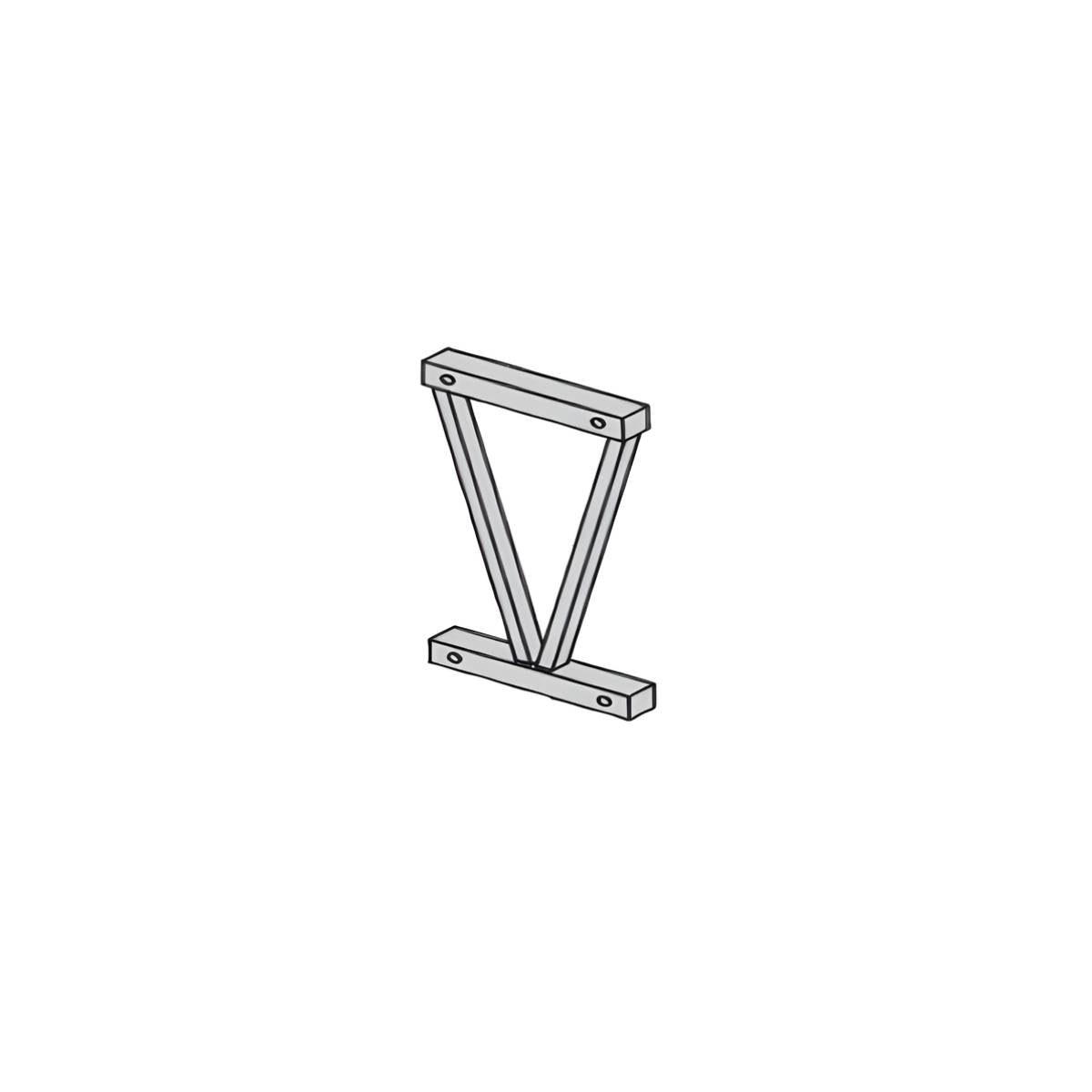

La poutre d'échafaudage est un élément structurel horizontal placé entre deux montants pour reprendre des charges sur une portée libre supérieure aux entraxes courants. Elle se distingue de la moise, qui désigne une liaison transversale courte entre montants destinée à rigidifier les cadres. Trois usages dominent les chantiers de façade et de maçonnerie. En premier lieu, la poutre dégage un passage piéton ou véhicule sous l'échafaudage, sans descendre les montants au sol. Elle assure ensuite le franchissement d'un obstacle (toiture, marquise, balcon, escalier) tout en maintenant la continuité des plateformes. Son troisième usage couvre la reprise d'un porte-à-faux ou l'élargissement d'un niveau au-delà de l'aplomb des montants.
Types de poutres : aluminium, acier et treillis
Trois grandes familles de poutres équipent les échafaudages de façade et multidirectionnels.

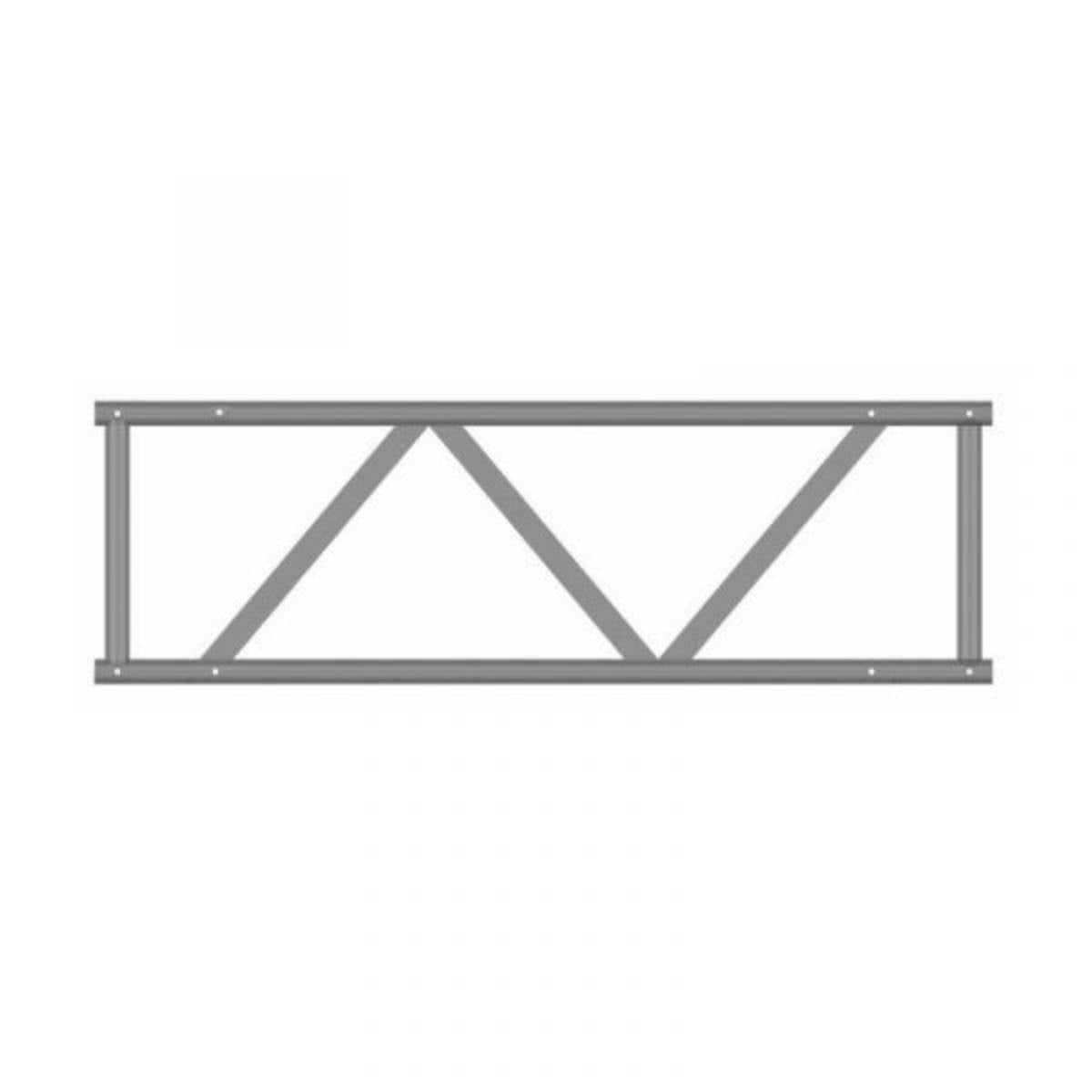

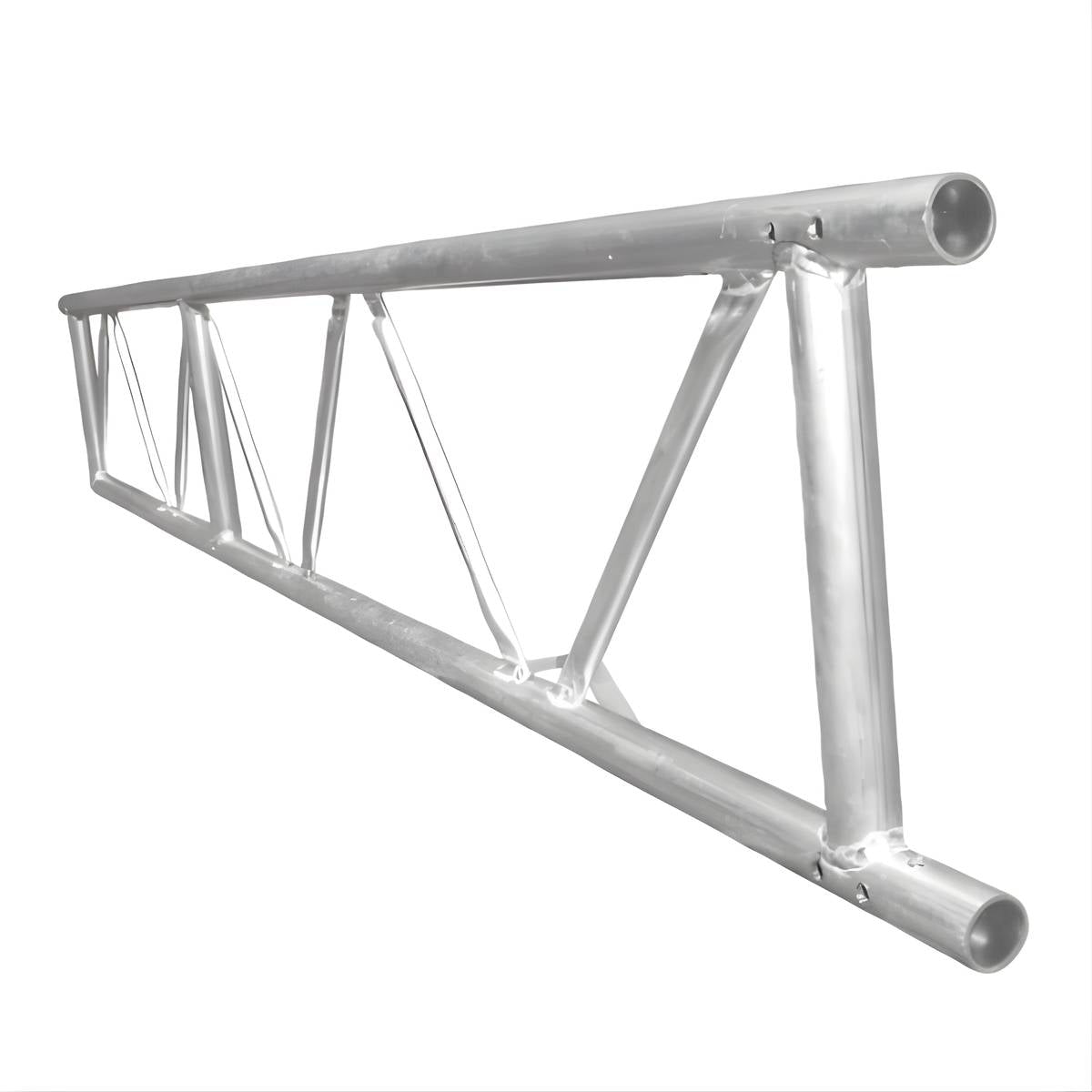

Poutre aluminium treillis : la solution longue portée

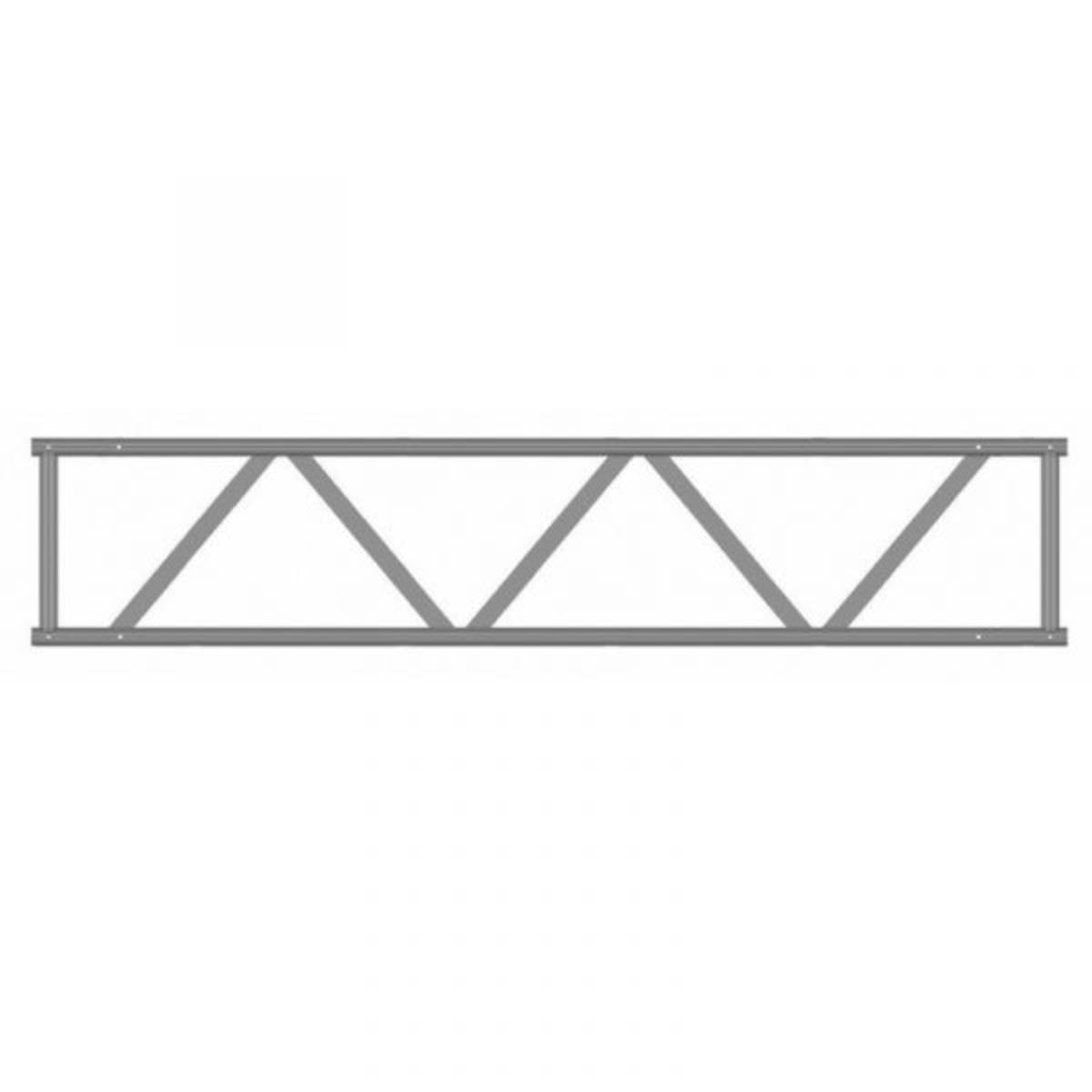

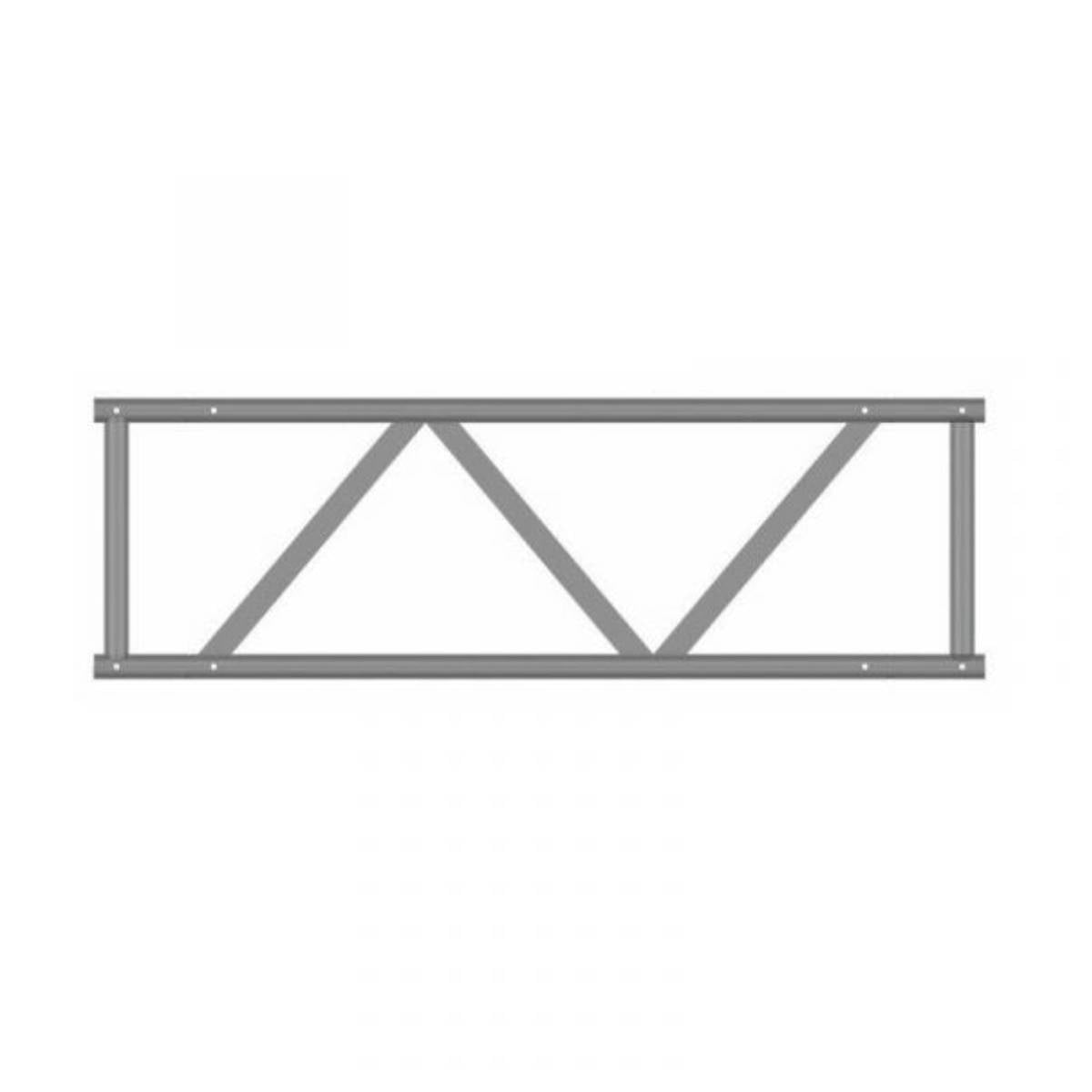

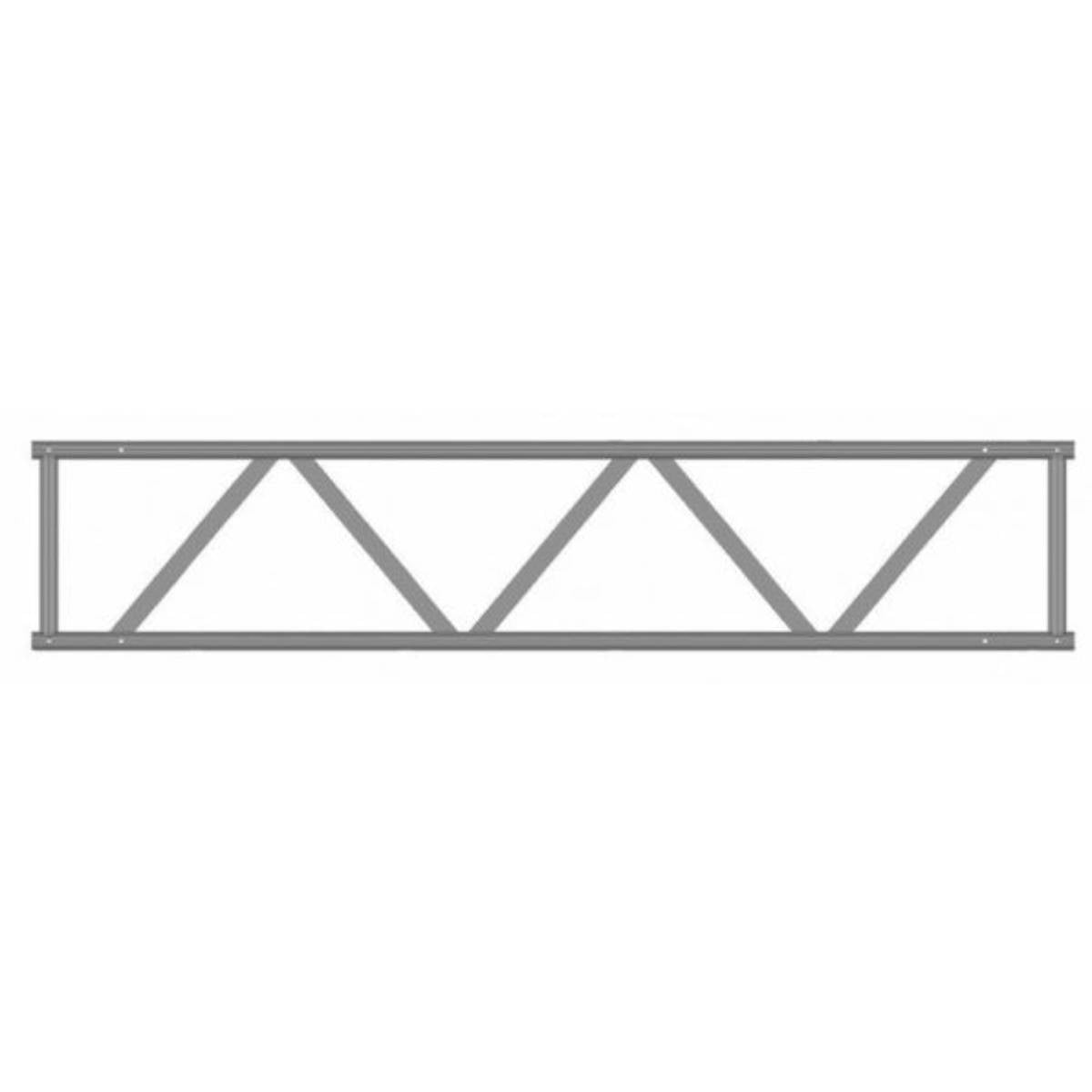

La poutre aluminium treillis combine une structure en mailles soudées et des semelles en alliage léger. Elle couvre des portées de 3 à 6,10 m avec une hauteur de 400 mm, pour une charge admissible adaptée aux passages piétons et aux franchissements courants. Son poids réduit (environ 30 kg pour une poutre alu de 6 m) facilite la manutention par deux opérateurs lors du montage.

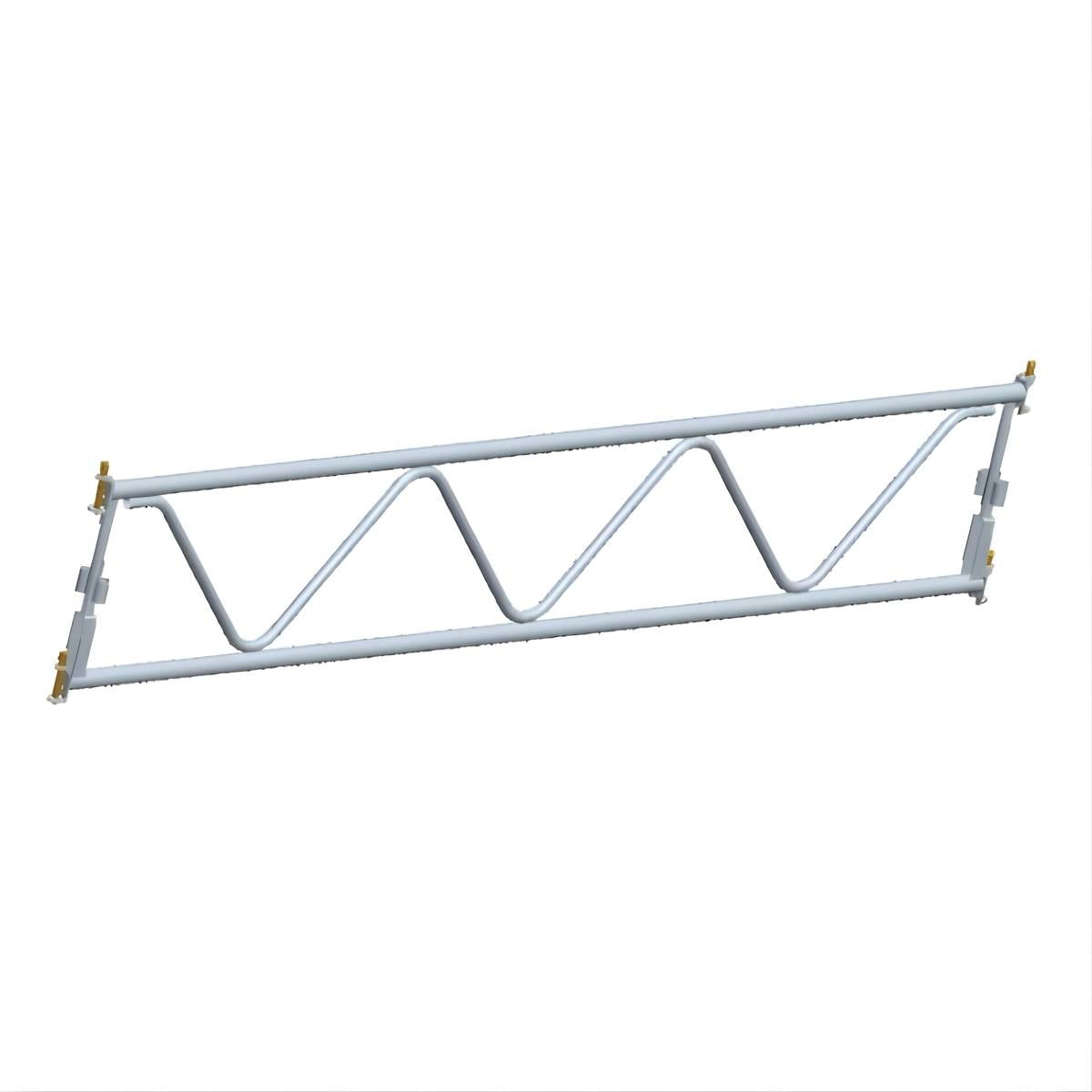

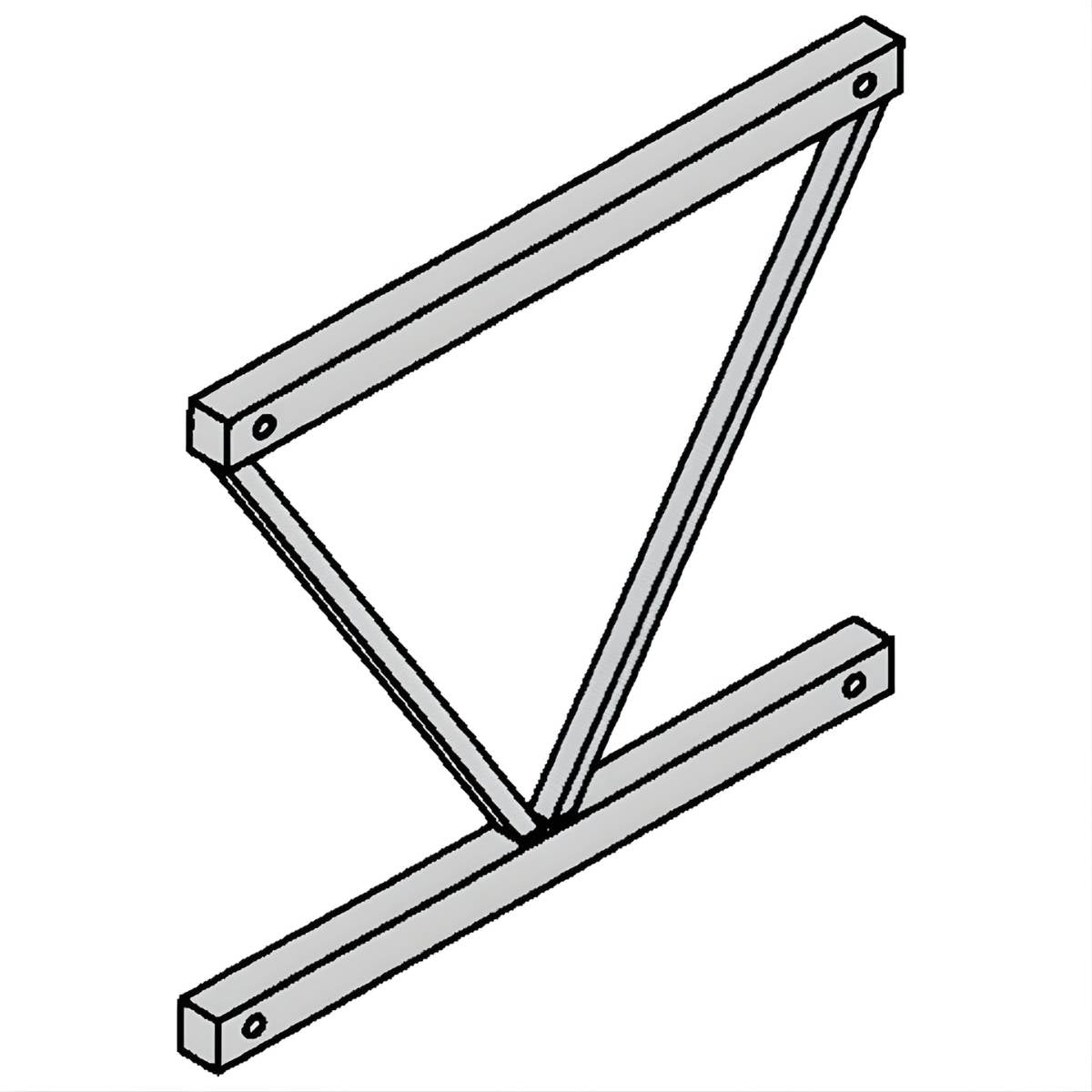

Poutre acier galvanisé : pour les charges lourdes sur courtes portées

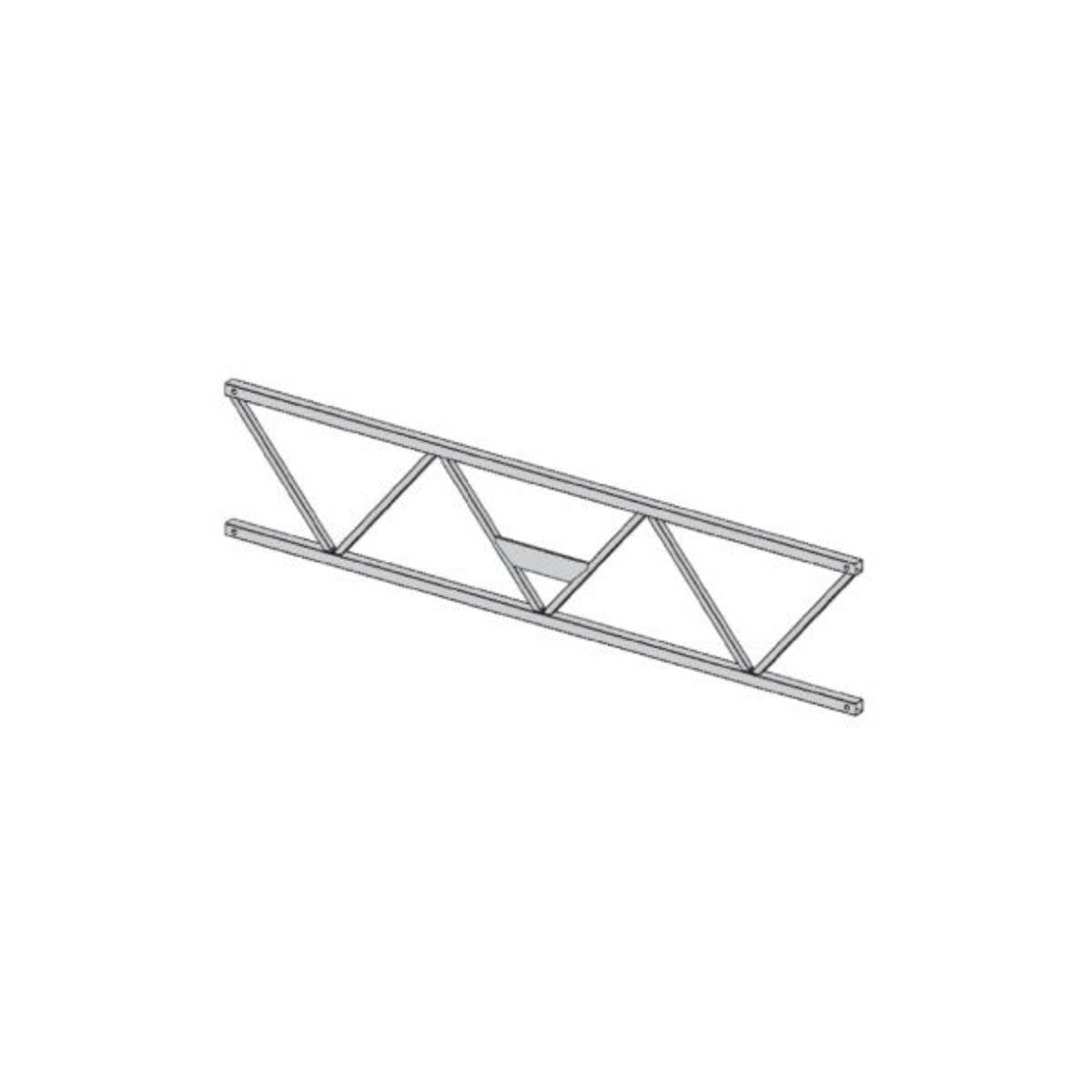

La poutre acier galvanisé reste privilégiée sur les portées courtes (0,50 m à 3 m) et les charges concentrées des chantiers de maçonnerie. Sa galvanisation à chaud protège la structure contre la corrosion sur 10 à 15 ans en exposition extérieure. Cette gamme couvre également les poutres de franchissement en acier de 3 m, conçues pour reprendre des charges importantes au-dessus d'une marquise ou d'un escalier.
Comment choisir selon la portée et l'usage ?

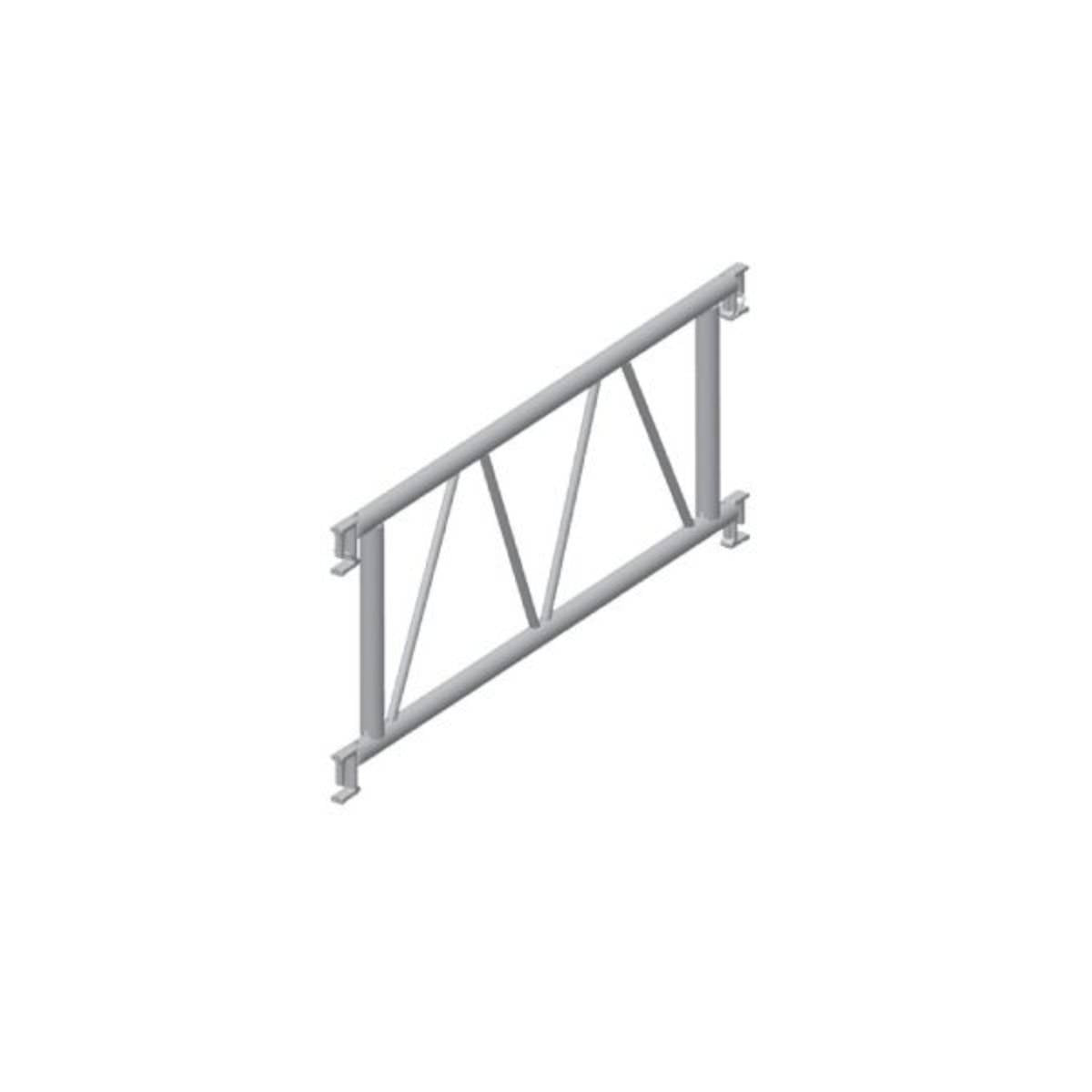

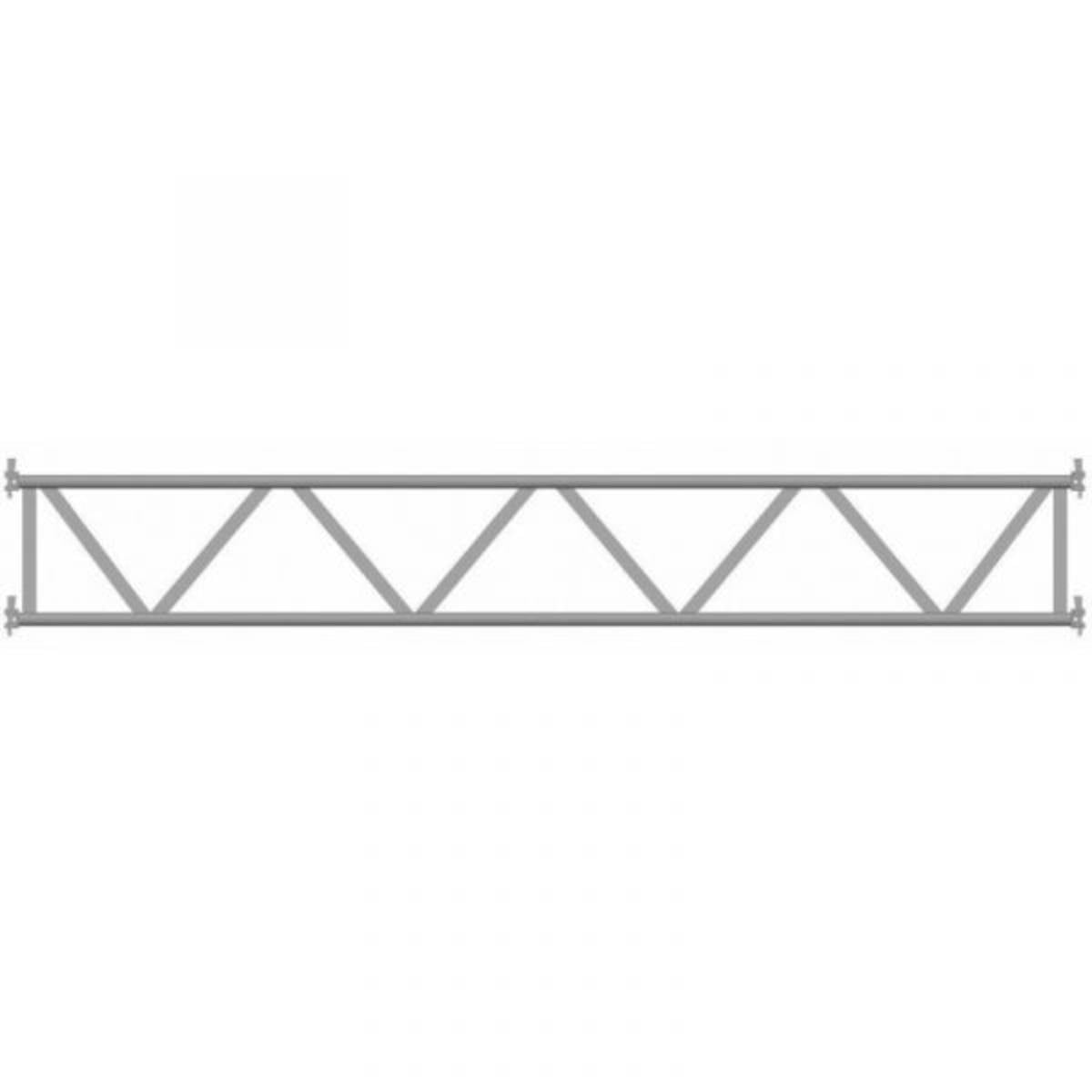

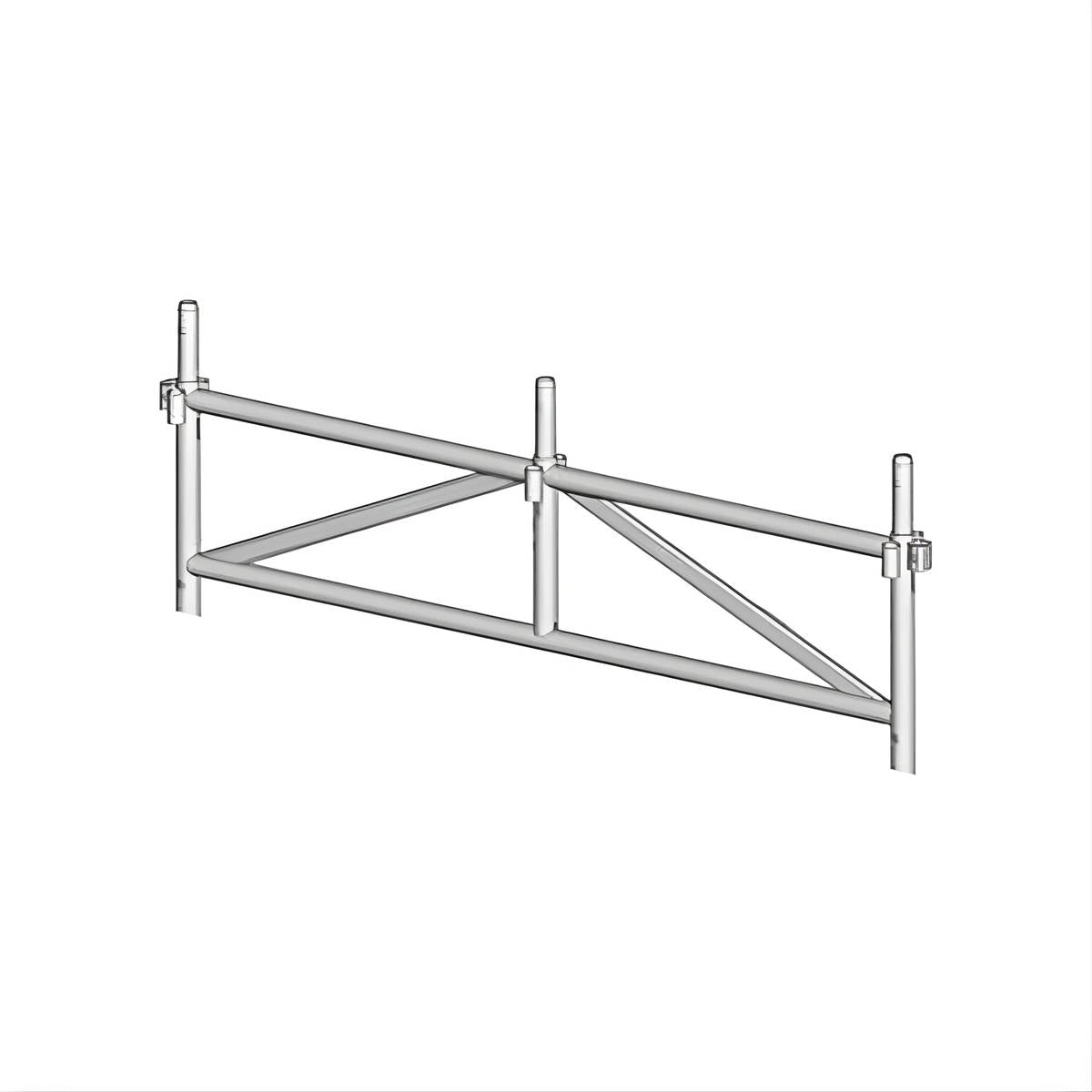

Le choix d'une poutre se fait selon la portée à franchir, la charge admissible visée et l'usage prévu (passage piéton, franchissement, porte-à-faux). Pour un passage piéton sous échafaudage, la poutre de passage piéton de 1,50 à 1,60 m de longueur libre suffit dans la plupart des configurations. Pour franchir une marquise, un balcon ou un escalier extérieur, une poutre de franchissement de 3 m à 6 m est nécessaire selon la largeur de l'obstacle. Une poutre aluminium de 5 m ou 6 m reste le standard sur les chantiers de façade exigeants. Vérifiez la classe de charge et la compatibilité d'attache (douilles, broches, clavettes) avec votre système avant commande.
Liaisons, traverses et accessoires de fixation

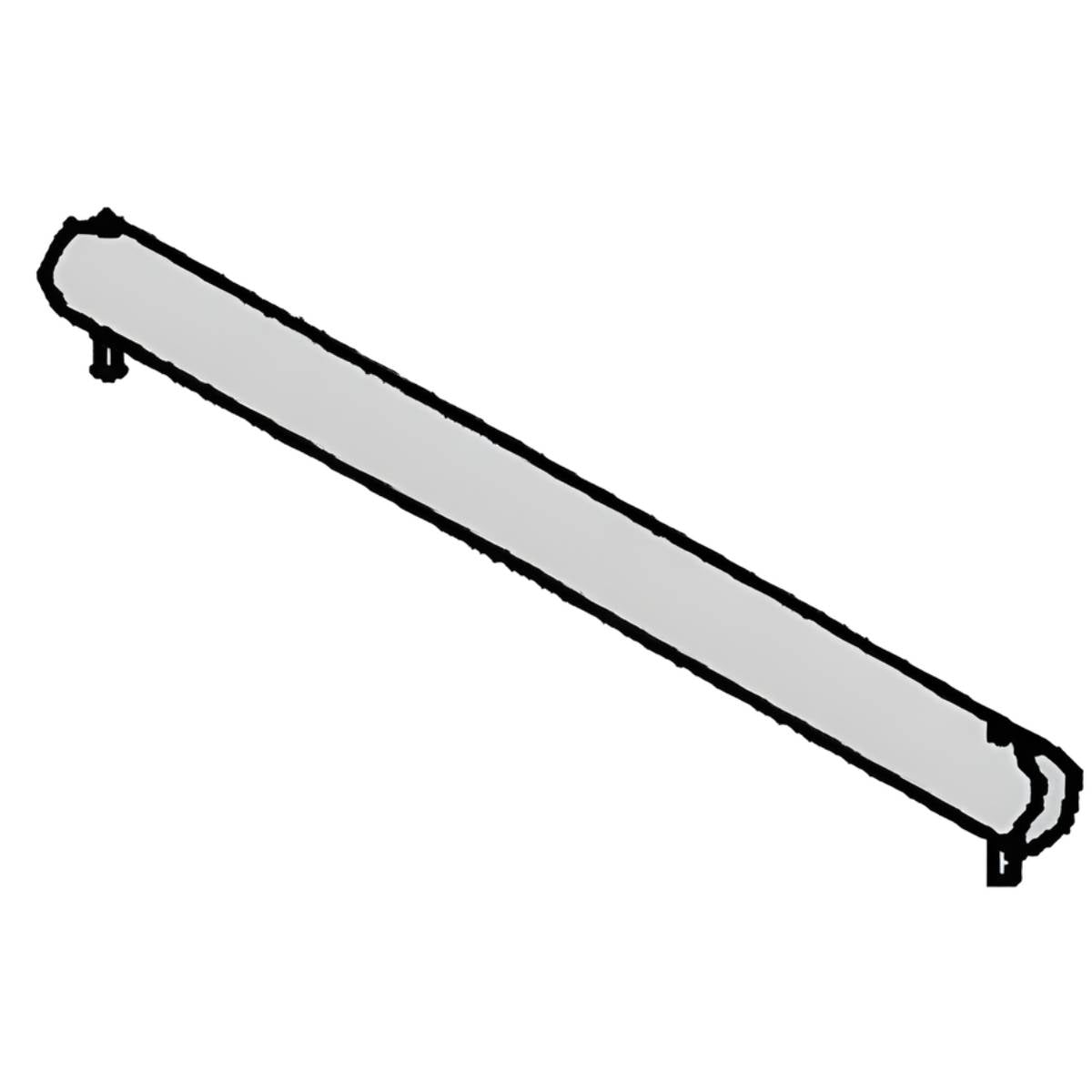

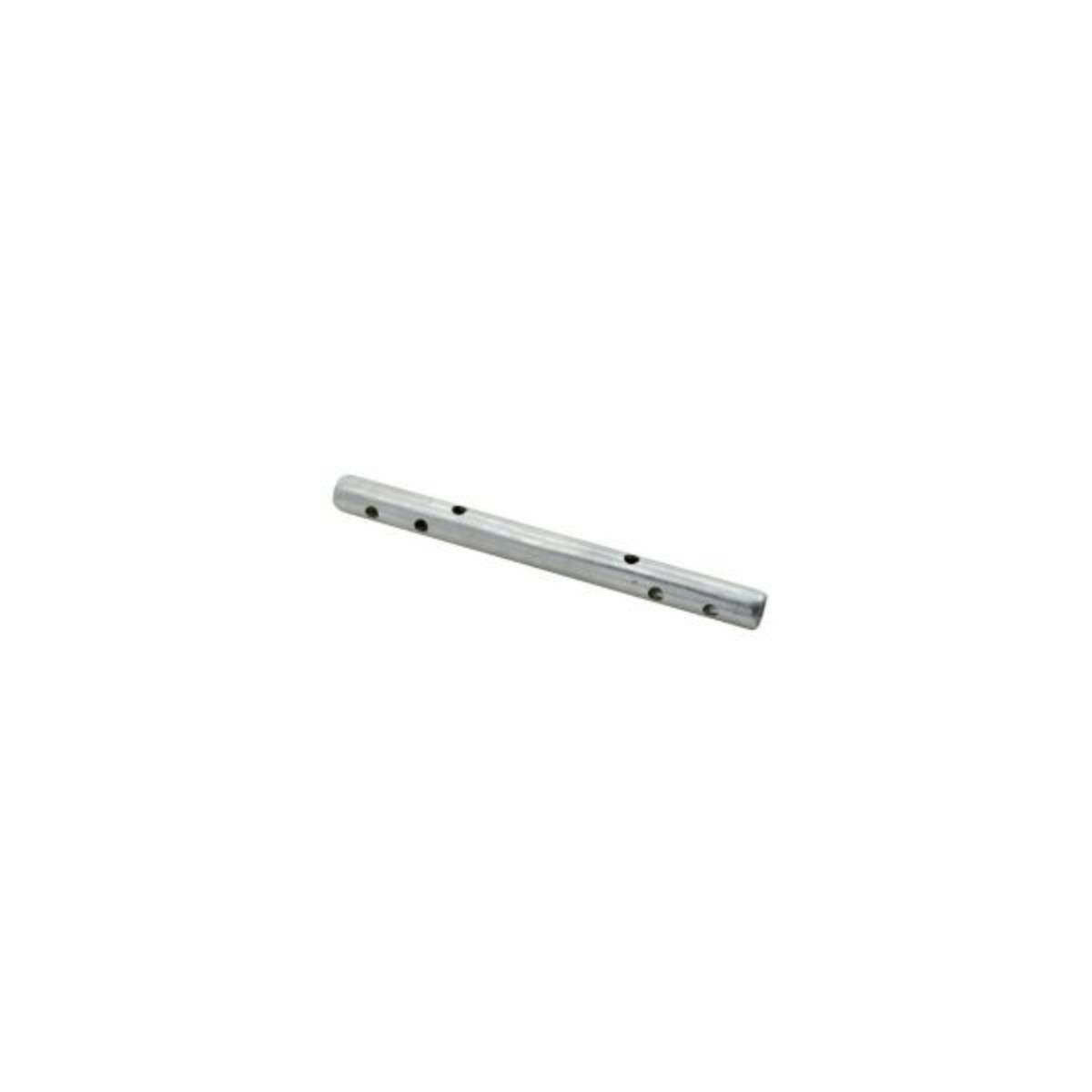

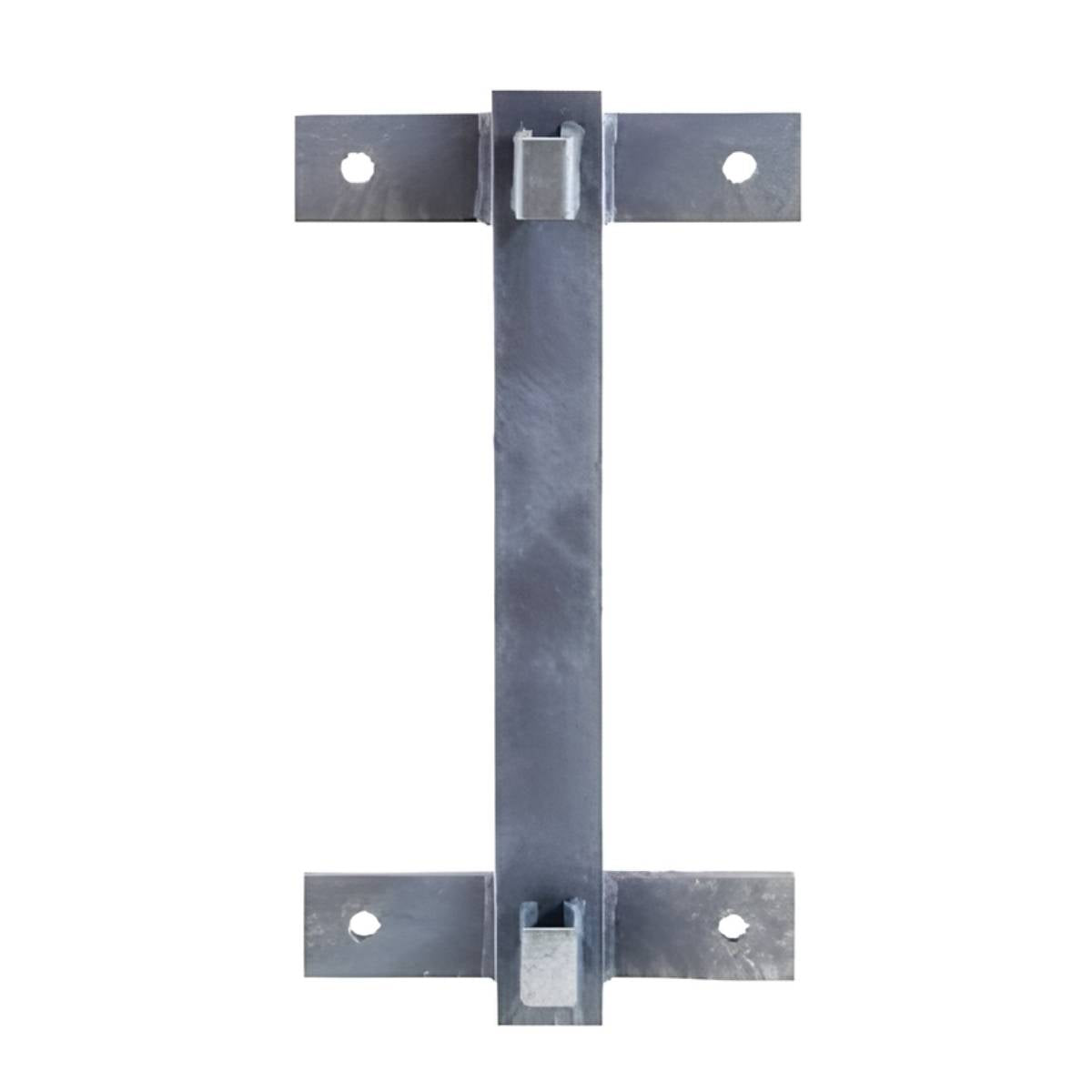

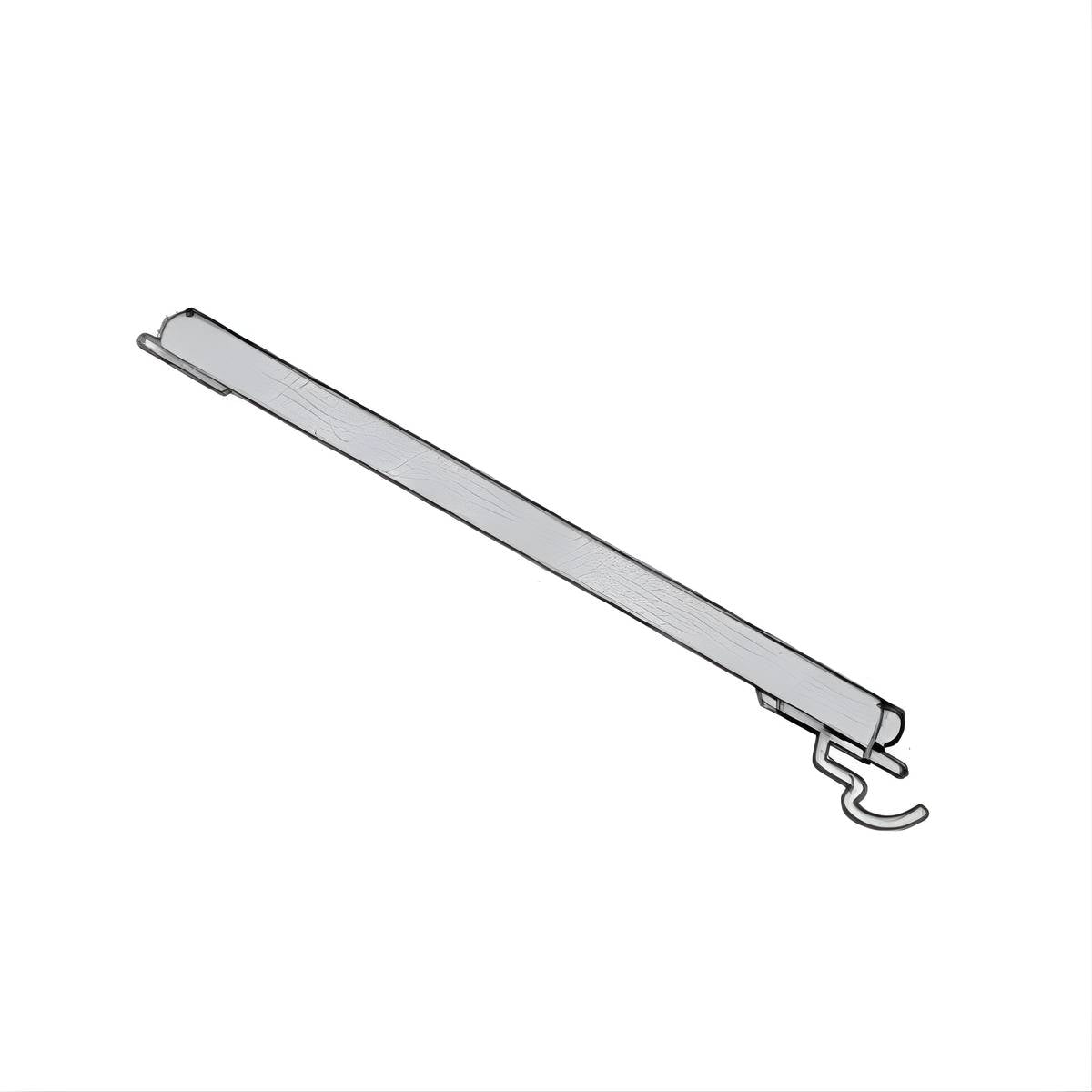

Au-delà des poutres, cette catégorie regroupe les éléments de liaison qui assurent la continuité mécanique entre les modules. La liaison réversible sur douilles connecte deux poutres aluminium bout à bout pour porter à 10 m ou plus la portée totale. Les traverses amovibles à broches ou à clavettes complètent les portiques modulaires en reprenant les efforts horizontaux entre montants. Côté ancrage, l'attache poutre murale fixe l'extrémité de la poutre à la structure du bâtiment pour stabiliser le porte-à-faux. Certains fabricants comme Altrad ou Tubesca-Comabi proposent l'ensemble des accessoires de liaison adaptés à leurs systèmes. Découvrez notre sélection de poutres et liaisons conformes aux normes EN 12810 et EN 12811 pour vos chantiers de franchissement, passage piéton et porte-à-faux.
