Qu'est-ce qu'un cadre d'échafaudage et à quoi sert-il ?
Le cadre d'échafaudage est l'élément structurel vertical qui supporte les charges et délimite chaque niveau de travail. Composé de deux montants tubulaires reliés par un ou plusieurs barreaux horizontaux, il s'empile niveau par niveau et reçoit les planchers, les diagonales et les garde-corps qui complètent la structure. La hauteur standard de 2 m correspond aux entraxes courants des échafaudages de façade et de maçonnerie. Le demi-cadre de 1 m ajuste la hauteur finale au plus près du dernier plancher. Les cadres en acier galvanisé restent privilégiés sur les échafaudages de maçon, tandis que les cadres en aluminium équipent les échafaudages façadiers où la légèreté facilite la manutention.

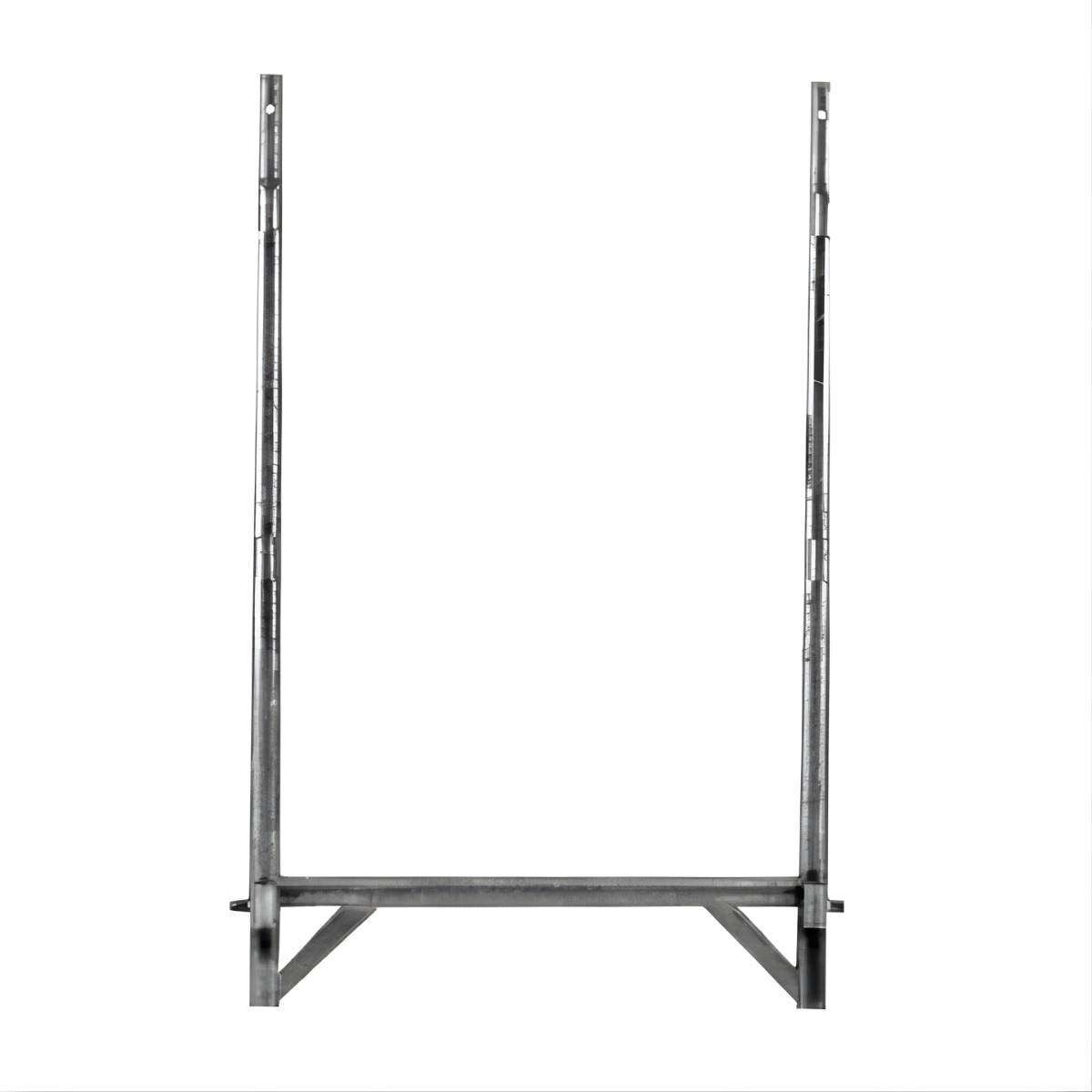

Types de cadres : en H, à passage, asymétrique et de départ
Plusieurs géométries de cadres couvrent les besoins du chantier.
Cadre en H et demi-cadre

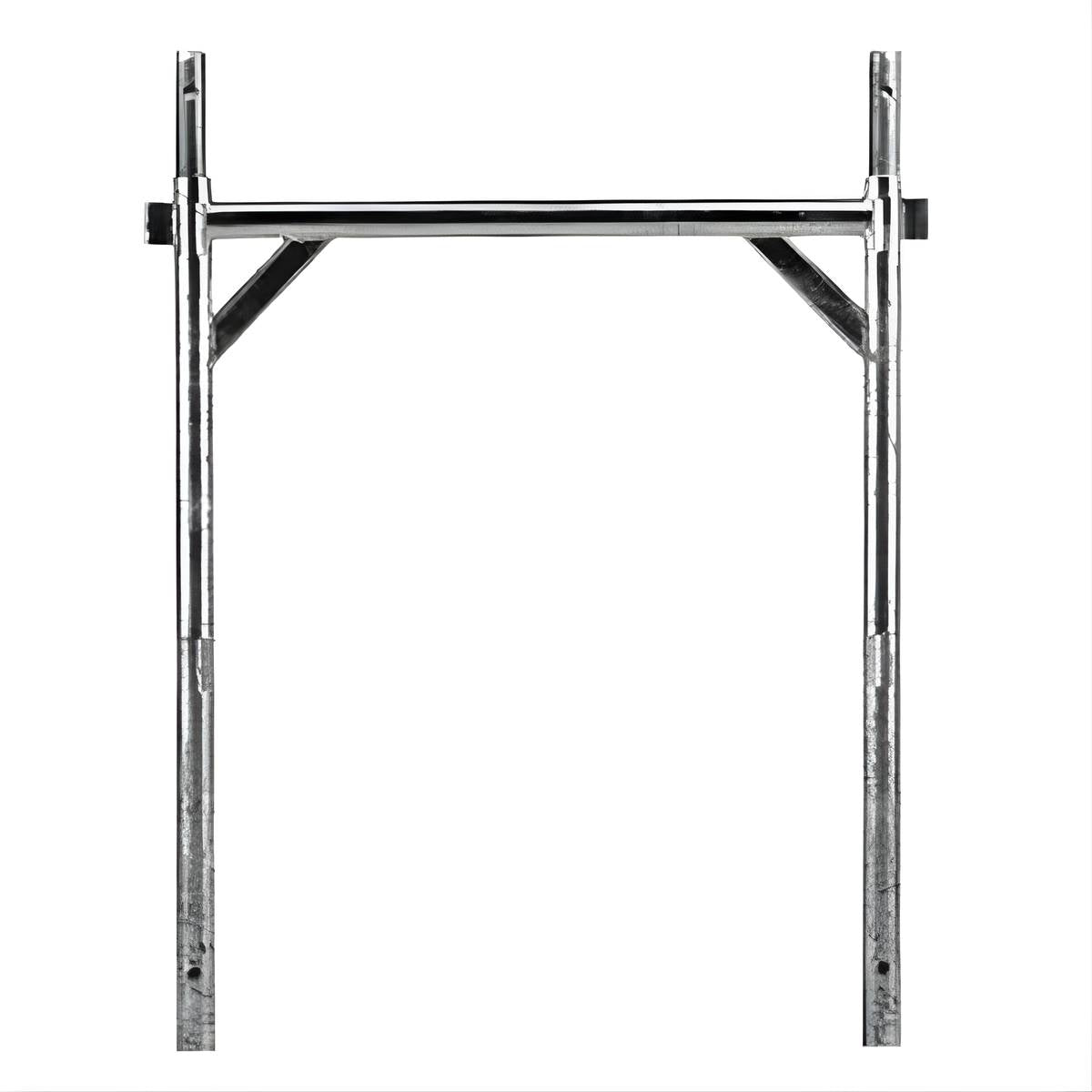

Le cadre en H est le format standard utilisé sur les échafaudages de pied. Sa structure forme un H à l'envers, avec les deux montants reliés par un barreau central qui sert également d'échelon d'accès. Les références M49, R3 et R200 désignent les principaux gabarits : largeurs 0,85 m à 1,50 m, hauteur 2 m. Le demi-cadre de 1 m s'utilise sur le dernier niveau ou pour franchir un obstacle bas.
Cadre à passage, portique piéton et cadre asymétrique

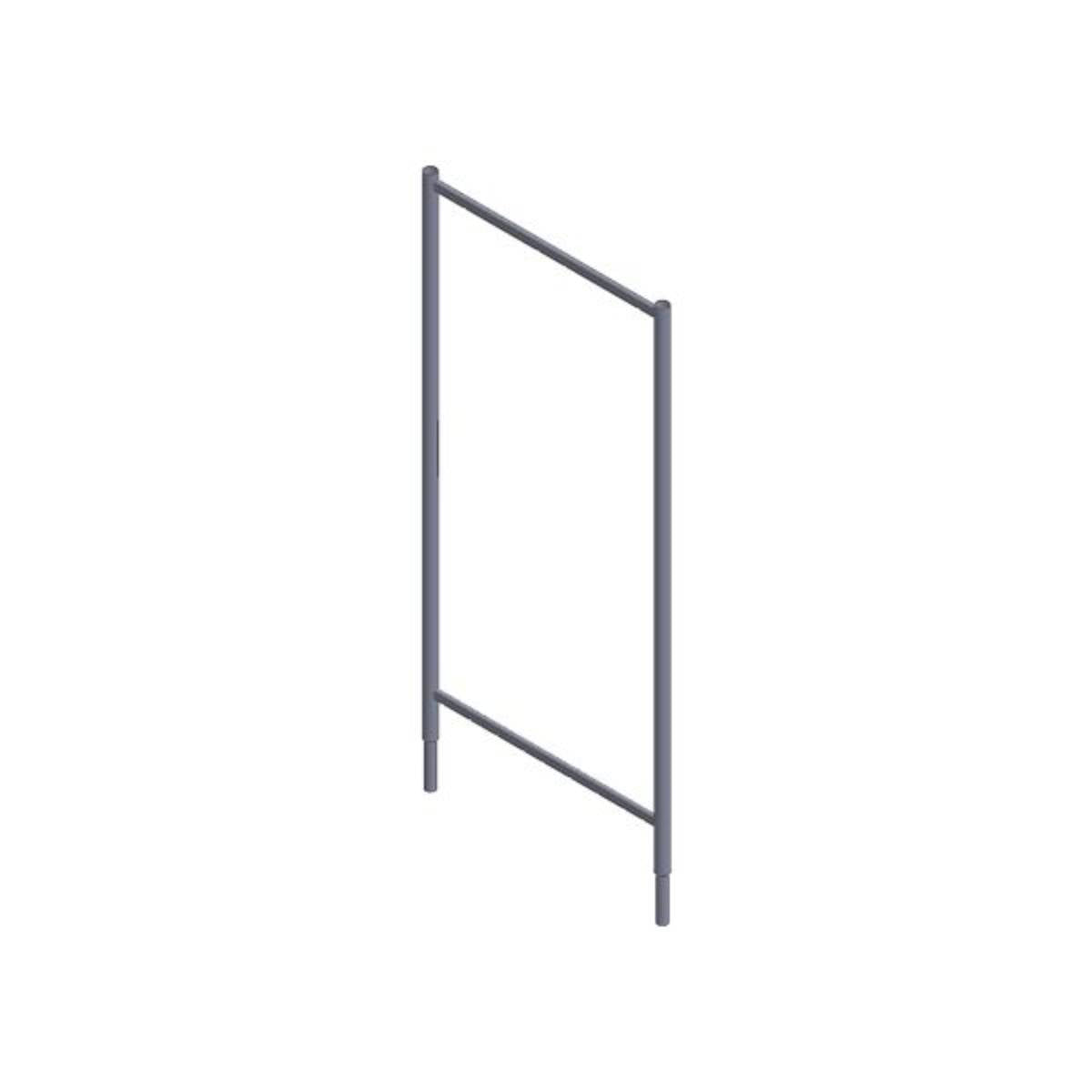

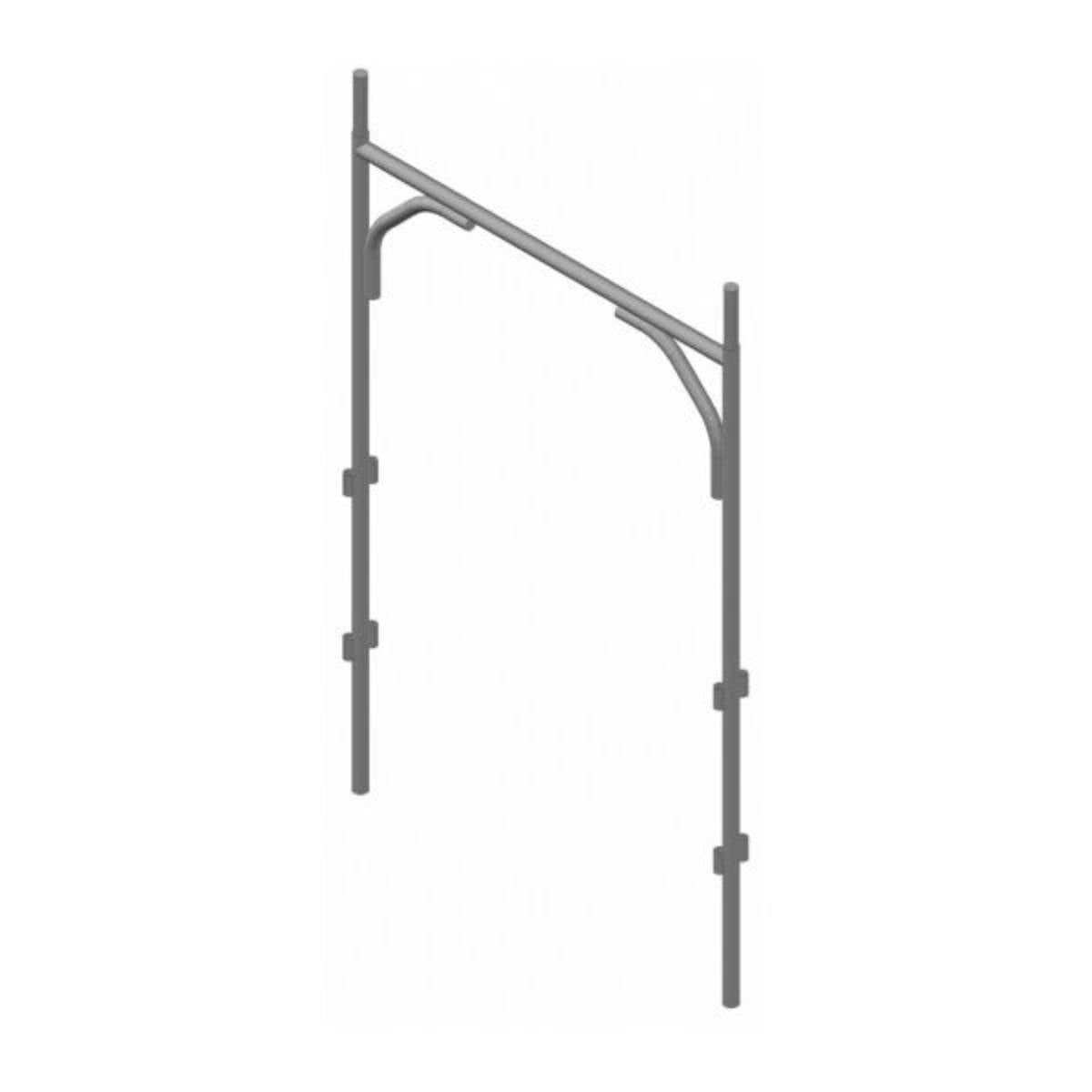

Le cadre à passage intègre une trappe ou des barreaux d'accès qui font office d'échelle interne lorsque le plancher est à trappe. Pour les chantiers en ville ou en zone fréquentée, le portique de passage piéton (2 000 x 1 300 mm) dégage un passage libre sous l'échafaudage. Aux angles entrants ou sortants, le cadre asymétrique (R4) remplace un cadre standard sur une seule arête, sans rupture de continuité du plancher de travail.
Échelles d'accès : choix et compatibilité

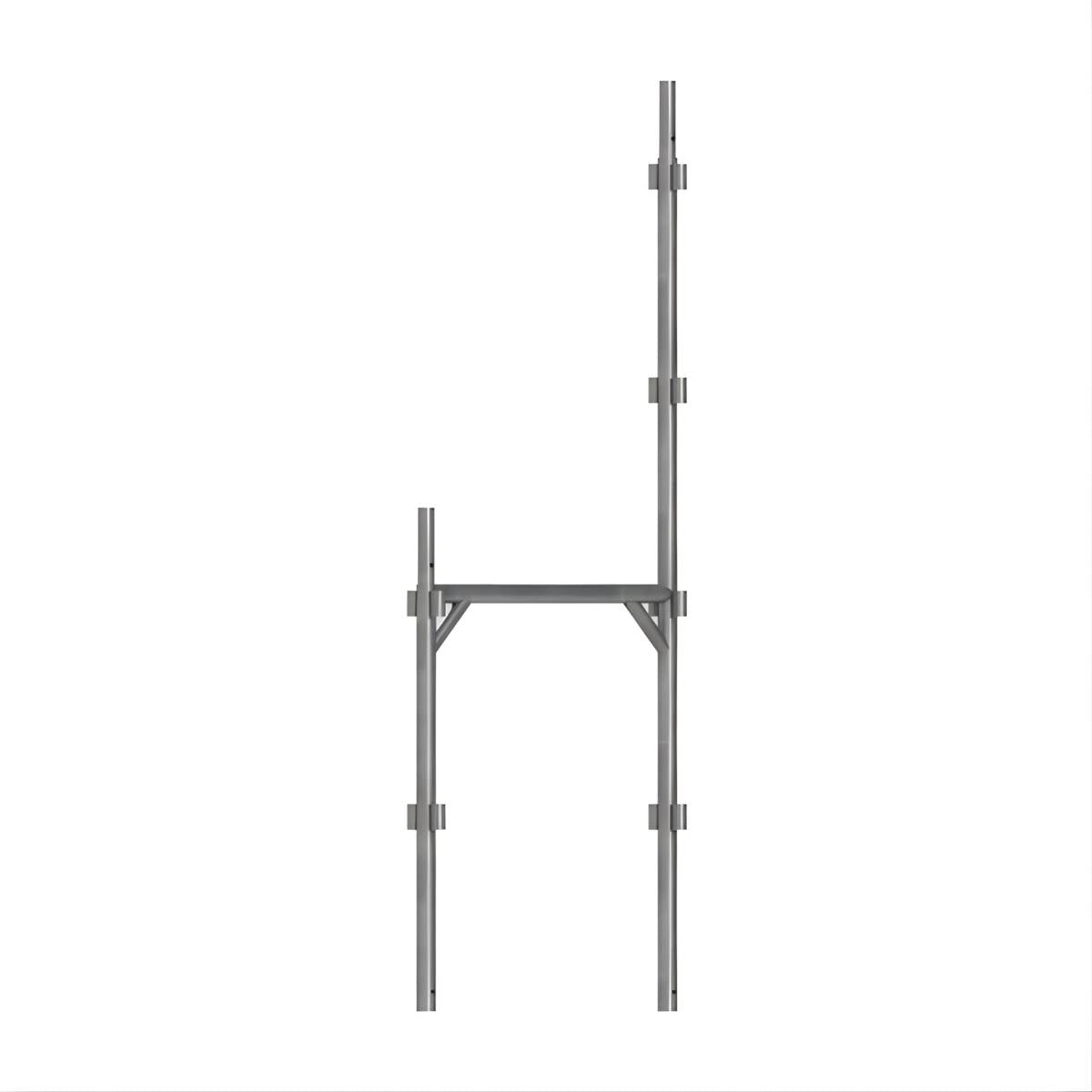

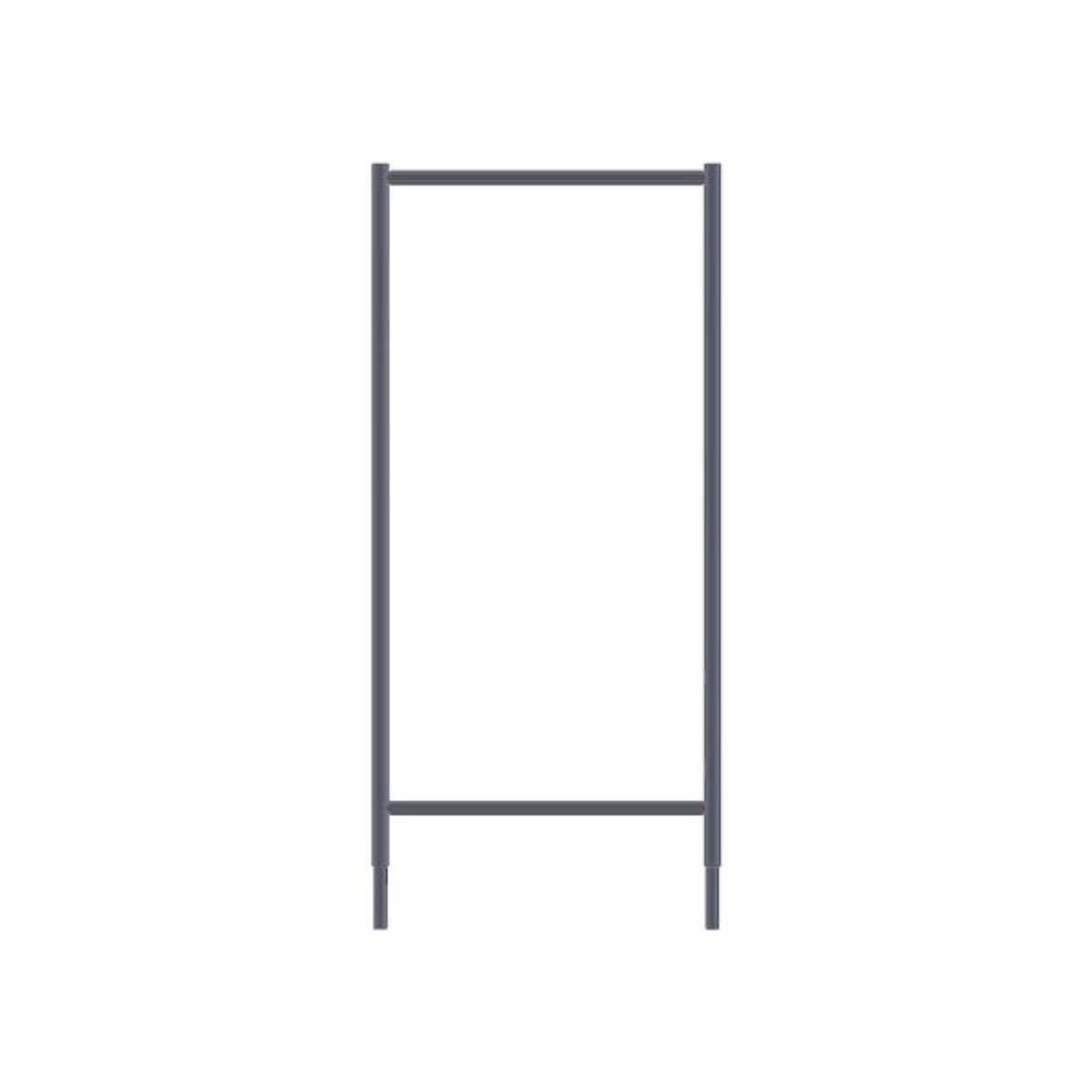

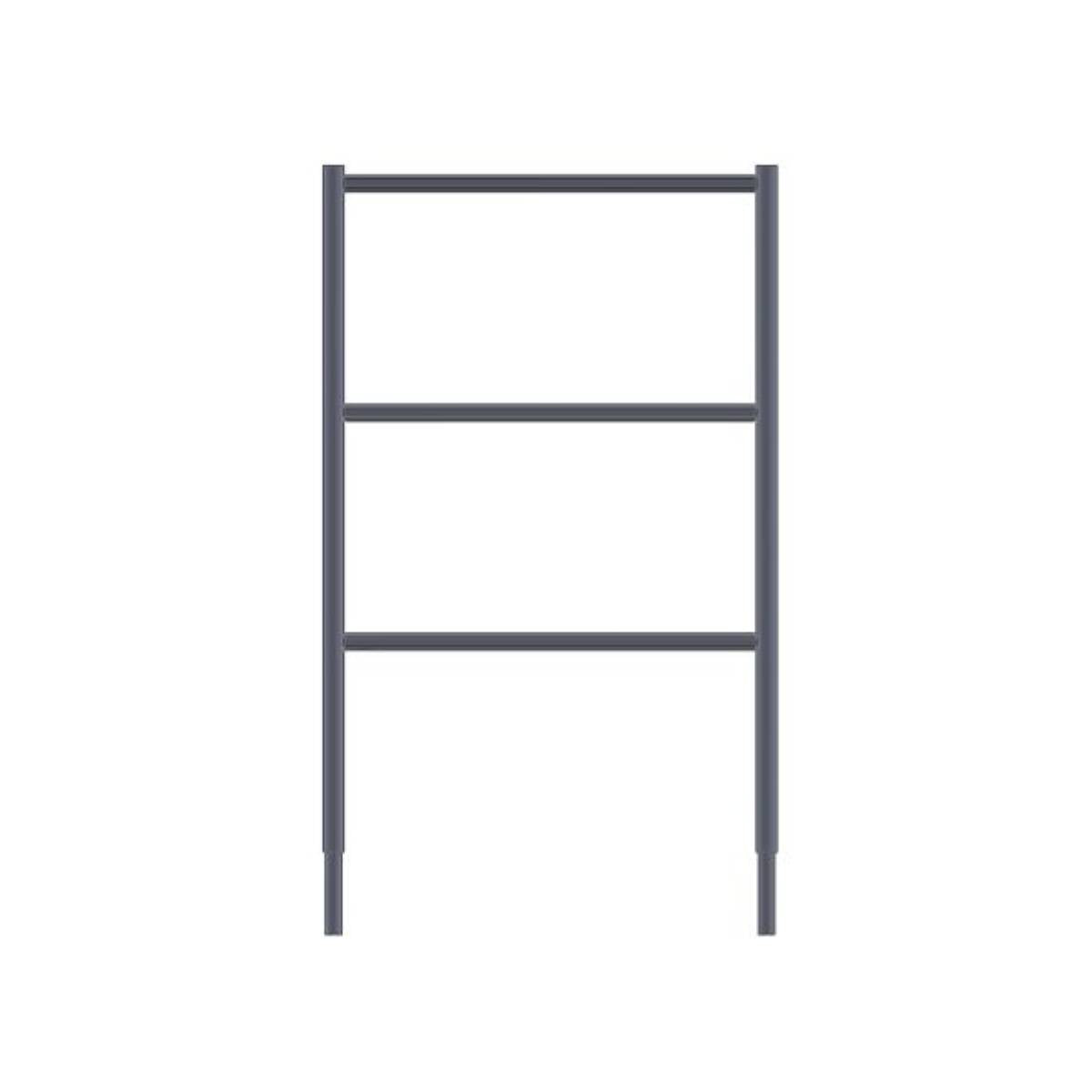

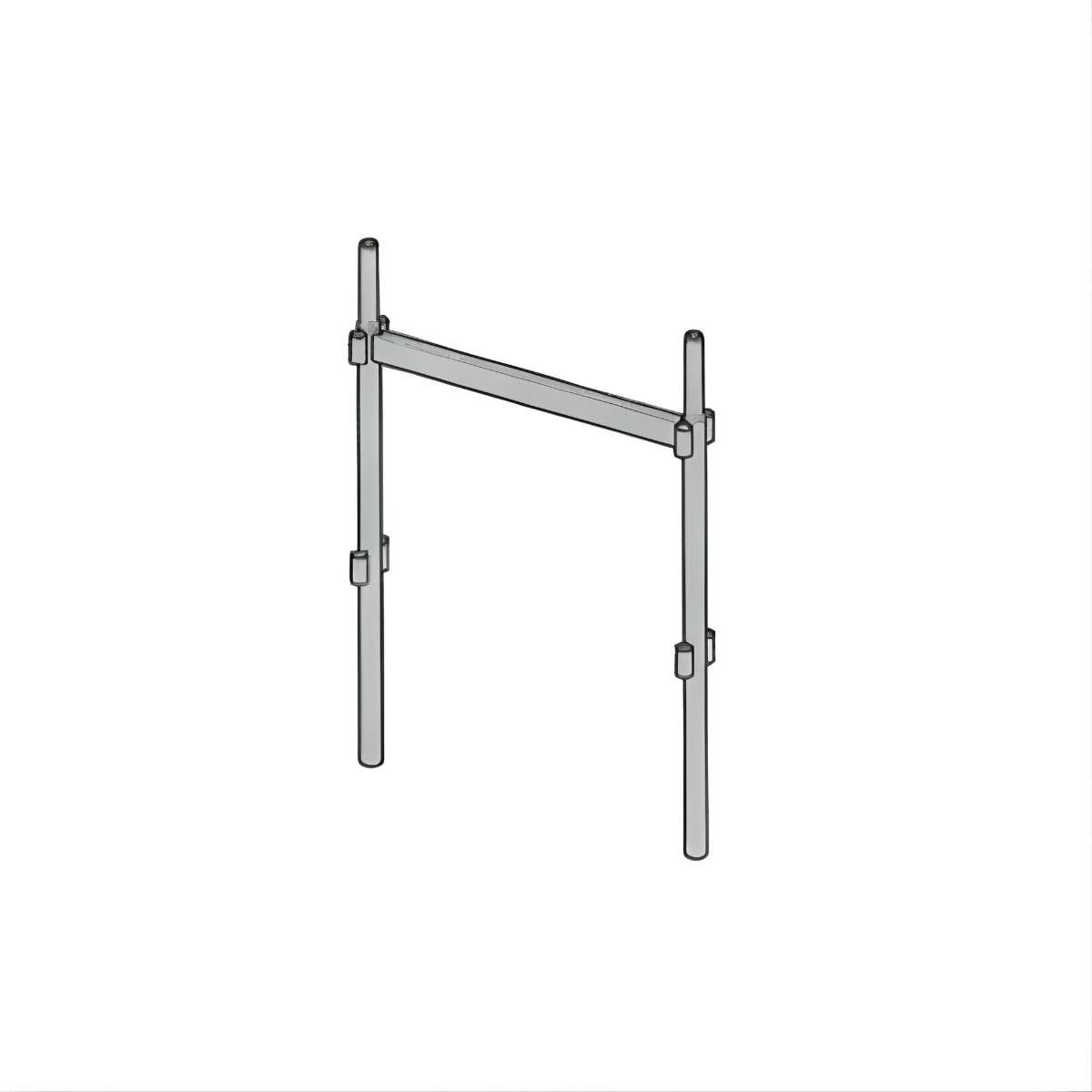

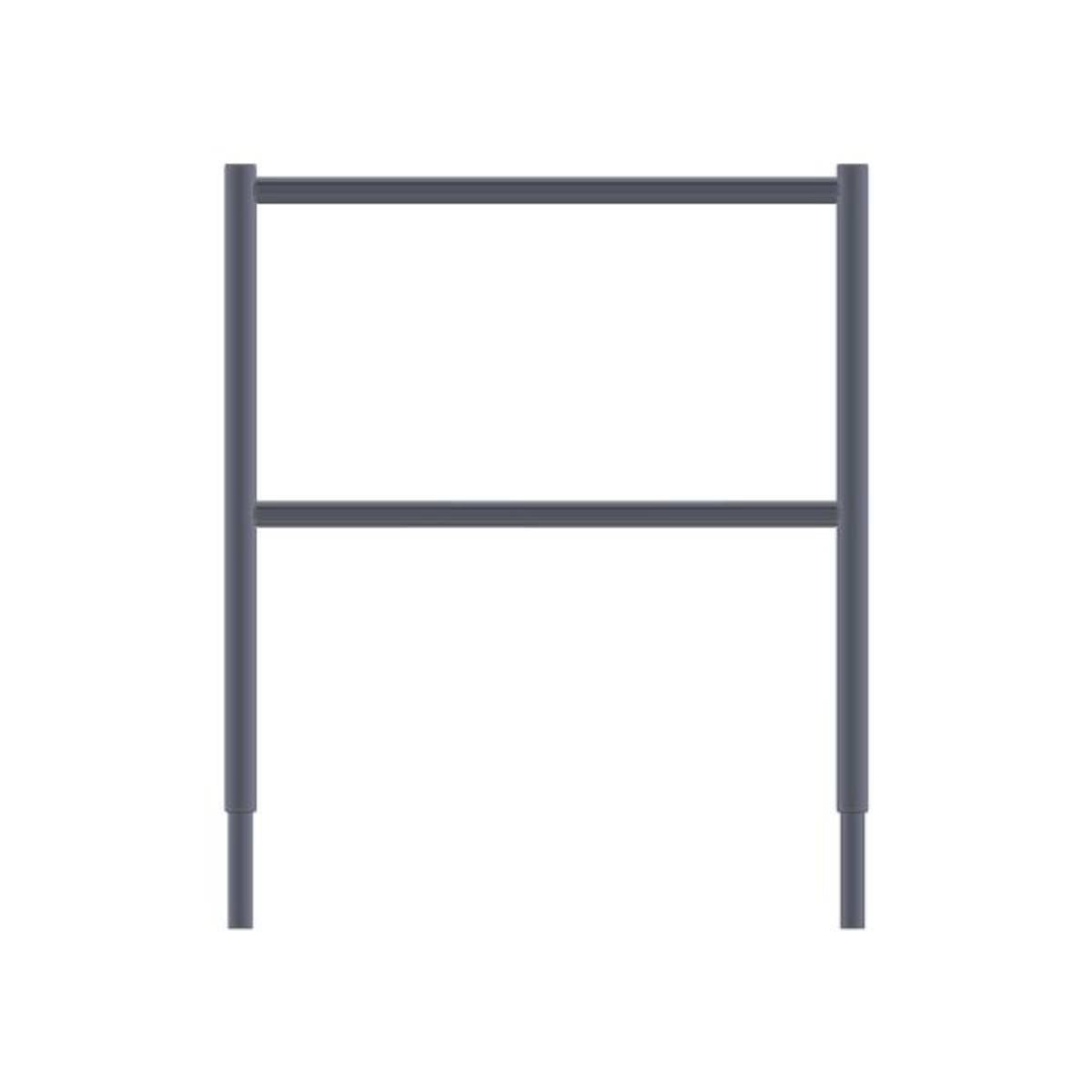

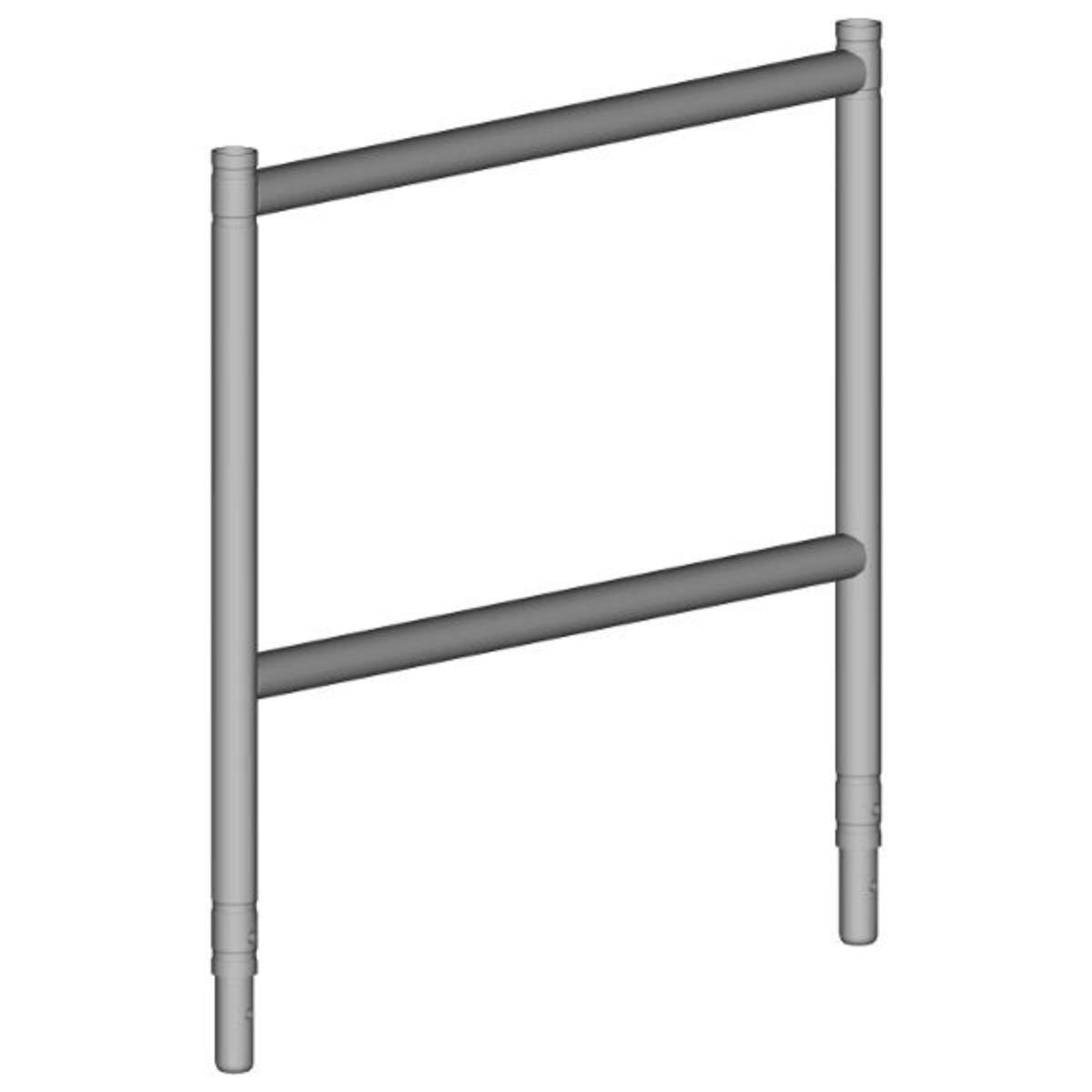

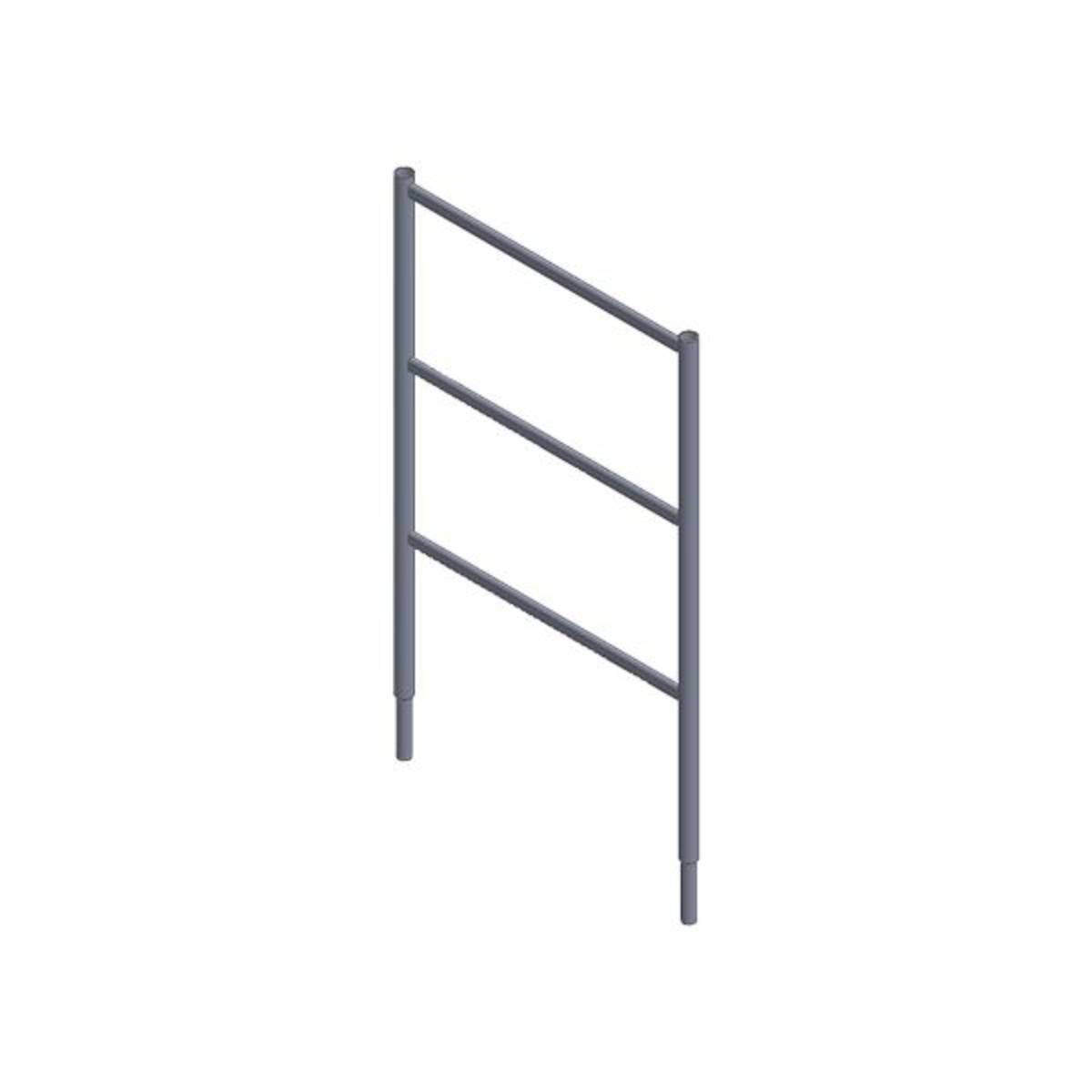

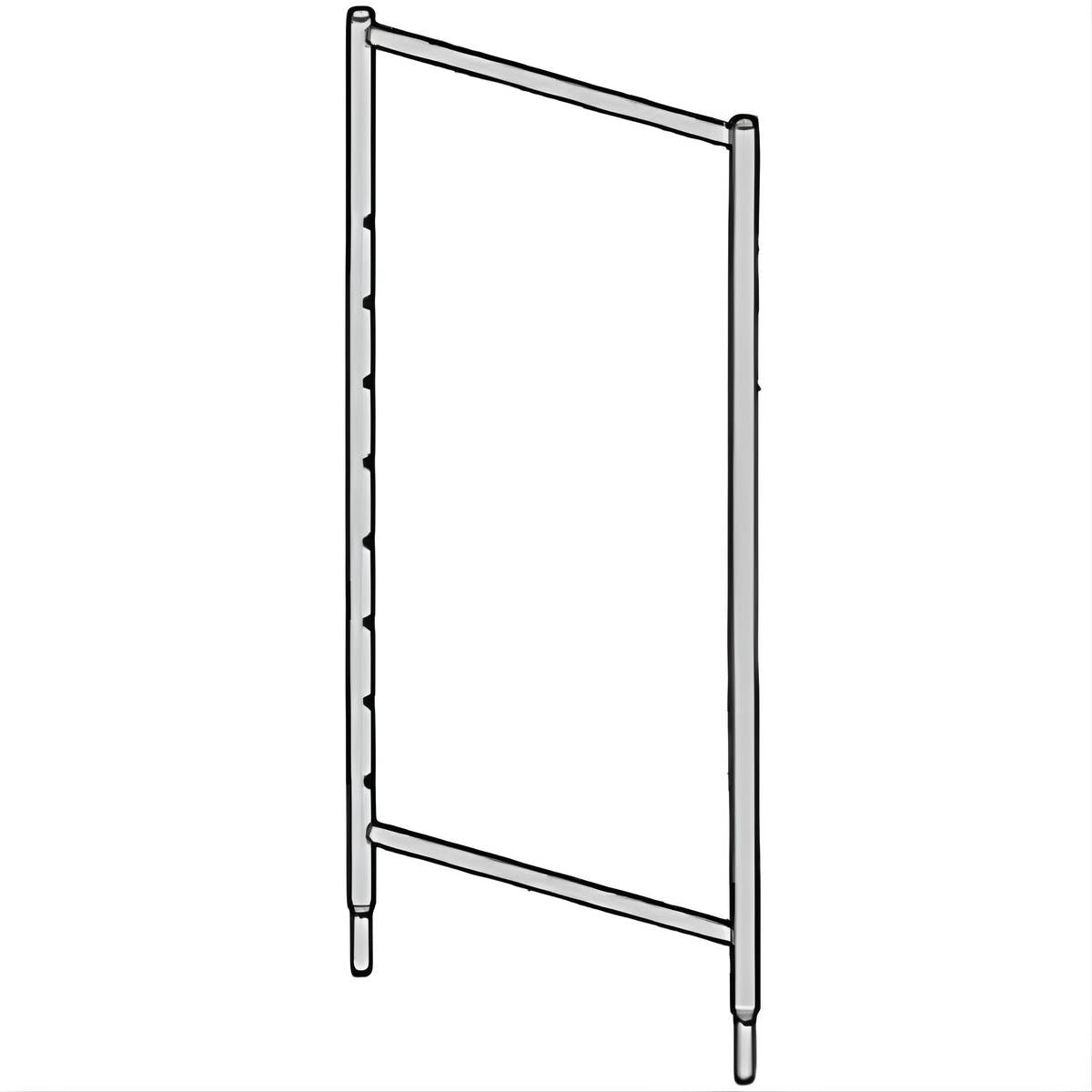

Les échelles d'accès assurent la liaison verticale entre les niveaux de travail et le sol. Trois configurations coexistent dans cette catégorie. L'échelle d'extrémité se fixe à un montant de cadre en bout de travée et n'occupe pas de surface utile sur le plancher. À l'inverse, l'échelle interne, intégrée à un cadre à passage, déploie ses barreaux à travers la trappe. Pour les configurations multidirectionnelles, la RCM48 en aluminium se positionne sur le côté de l'échafaudage. La hauteur courante de 2 m correspond à un niveau de cadre standard.
Acier ou aluminium : critères de choix et compatibilité système
Le choix du matériau dépend de l'usage et de la fréquence de montage. L'acier galvanisé reste la référence sur les échafaudages de maçonnerie. Il supporte des charges admissibles élevées (classes 4 à 6 selon EN 12811) et résiste à la corrosion sur 10 à 15 ans en exposition extérieure. L'aluminium allège la structure de 30 à 40 % à capacité équivalente et facilite le montage des chantiers fréquemment démontés. Vérifiez le système (M49, R200, R3, ES45, ES49) et le diamètre des montants avant commande. Certains fabricants comme Altrad ou Tubesca-Comabi proposent acier et aluminium dans la même gamme de fixation. Découvrez notre sélection de cadres et échelles d'échafaudage conformes aux normes EN 12810 et EN 12811 pour vos chantiers de maçonnerie et de façade.
