Quel est le rôle du contreventement d'un échafaudage ?
Le contreventement désigne l'ensemble des barres diagonales qui rigidifient un échafaudage en triangulant ses cadres tubulaires. Sa fonction première est d'empêcher le déversement latéral et la torsion de la structure sous l'effet du vent, des charges de service et des efforts dynamiques liés aux déplacements des opérateurs. Sans contreventement, les cadres se déforment progressivement par effet de parallélogramme jusqu'à l'effondrement de la structure. La norme EN 12811-1 impose une rigidification minimale en façade et en pignon, dont la densité dépend de la hauteur de l'échafaudage et de la classe de charge retenue. Sur un échafaudage de façade dépassant 8 m, les efforts horizontaux liés au vent peuvent représenter jusqu'à 30 % des charges totales reprises par la structure.
Types de barres de contreventement et systèmes de fixation
Les barres de contreventement se distinguent par leur géométrie et leur mode d'accroche aux montants. La barre diagonale en X reprend les efforts dans les deux sens et constitue la solution la plus rigide pour les échafaudages de grande hauteur. À l'inverse, une barre en V ou simple s'utilise sur les niveaux courants en alternance avec les modules sans diagonale. Côté fixation, trois systèmes coexistent : barre à clavette pour les modules de type M49 ou MEKA 48, barre à crochet pour les gammes Record et Progress, et barre à fente pour les échafaudages R200 et M368. Le matériau standard reste l'acier galvanisé à chaud, qui assure une protection anticorrosion d'au moins 10 ans en exposition extérieure.
Mise en place et règles de pose du contreventement
La mise en place du contreventement obéit aux règles fixées par la norme EN 12811-1 et la recommandation R408 de la CNAM relative au montage des échafaudages de pied. Les diagonales se posent en façade tous les deux niveaux au minimum, et systématiquement en pignon sur toute la hauteur de l'échafaudage. En complément de l'ancrage à la structure du bâtiment et de l'étaiement vertical, le contreventement assure la triangulation indispensable à la reprise des efforts horizontaux. Certains fabricants comme Altrad ou Tubesca-Comabi fournissent des plans de calage précisant la position de chaque diagonale selon la configuration du chantier. Vérifiez le verrouillage des clavettes ou crochets après pose pour garantir l'efficacité du dispositif.
Contreventement, étaiement et garde-corps : trois fonctions complémentaires

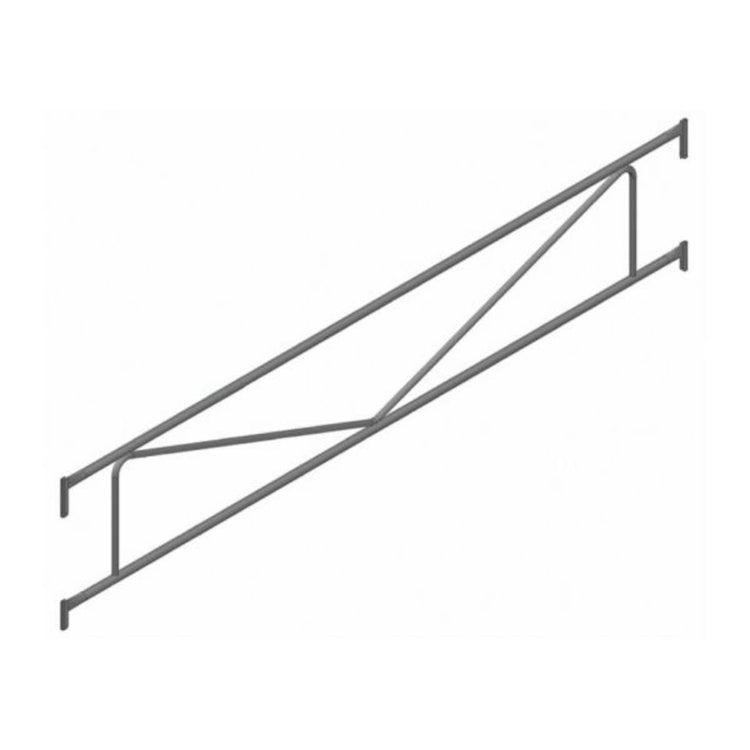

Le contreventement, l'étaiement et le garde-corps remplissent des rôles distincts mais complémentaires sur un échafaudage. L'étaiement assure la transmission verticale des charges du plancher vers le sol via les montants et les semelles de répartition. À l'inverse, le contreventement reprend les efforts horizontaux et empêche la déformation latérale des cadres. Distinct du contreventement, le garde-corps de montage sécurise le pourtour des plateformes contre les chutes de personnes ; en pose continue, il peut contribuer à la rigidité d'ensemble. Sur les chantiers complexes, ces trois dispositifs s'articulent dans le plan de montage validé par le personnel formé R408. Découvrez notre gamme de barres de contreventement et accessoires de rigidification conformes à la norme EN 12811-1.
