Pied d'échafaudage réglable : comment le régler en toute sécurité ?

Un parpaing glissé sous une platine, une tige filetée sortie au maximum pour compenser 20 cm de dénivelé : ces deux gestes coûtent bien plus cher qu'ils n'en ont l'air. Reprise complète du montage, chantier arrêté, et dans le pire des cas un échafaudage qui bascule. Les chutes de hauteur restent la deuxième cause d'accidents mortels du travail.

Tout se joue au sol. Un pied d'échafaudage réglable bien installé transmet la charge verticalement et donne l'aplomb à tous les niveaux au-dessus, jusqu'à la hauteur de travail visée. C'est aussi un accessoire qu'on achète mal : on compare un prix à l'unité sans regarder la plage de réglage, la matière, la qualité de l'acier galvanisé ni la compatibilité avec sa propre structure. Résultat, un lot inutilisable en façade et un devis à refaire.

Ce guide vous donne de quoi décider vite. Vous y trouverez les types de pieds et leurs avantages réels, la procédure d'installation en sept étapes, le traitement des sols difficiles, les points de contrôle avant montage et les critères pour choisir un modèle fiable. De quoi comparer deux options, retenir la bonne longueur de tige et commander un ensemble complet sans mauvaise surprise à la livraison.

À quoi sert un pied d'échafaudage réglable et de quoi se compose-t-il ?

Un pied d'échafaudage réglable est l'élément de base qui reçoit le poteau ou le cadre et qui vient compenser un dénivelé sans caler quoi que ce soit. Quatre composants suffisent à le décrire : une platine ou plaque d'appui qui répartit l'effort sur le sol, une tige filetée, un écrou de réglage qui fait monter ou descendre la structure, et un emmanchement qui entre dans le tube du poteau.

La différence avec un pied fixe tient à cette course de réglage. Le pied fixe impose un sol déjà plan. Le modèle ajustable rattrape les écarts et rétablit la verticalité du corps de l'échafaudage, condition d'une transmission de charge correcte selon la norme NF EN 12811-1.

Sur un terrain irrégulier, un seul pied mal réglé suffit à créer un appui incomplet. La charge se reporte alors sur trois appuis au lieu de quatre, et la stabilité générale de l'ensemble en dépend.

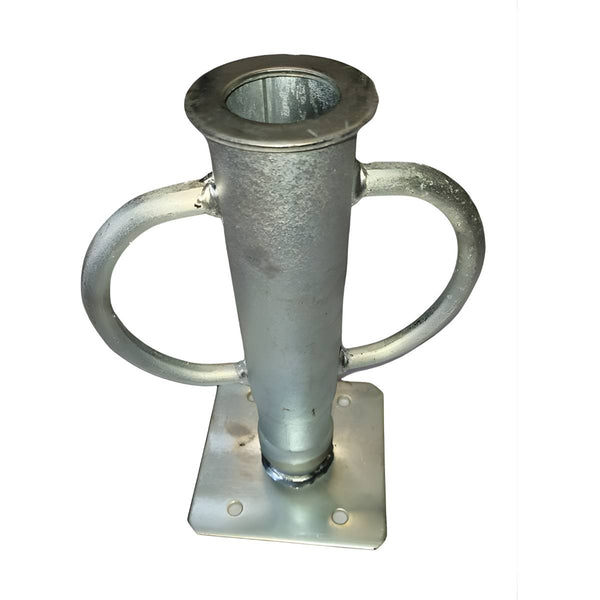

Comparer les quatre types de pieds d'échafaudage

Confondre un socle réglable et un pied de roue revient à perdre toute capacité de rattrapage au sol. Le tableau croise les trois critères qui décident réellement : plage de réglage, compatibilité avec un échafaudage fixe ou roulant, nature du sol.

Le pied triangle, souvent classé à part dans les catalogues, reste une variante de socle à large base : il gagne en surface d'appui ce qu'il perd en encombrement au transport.

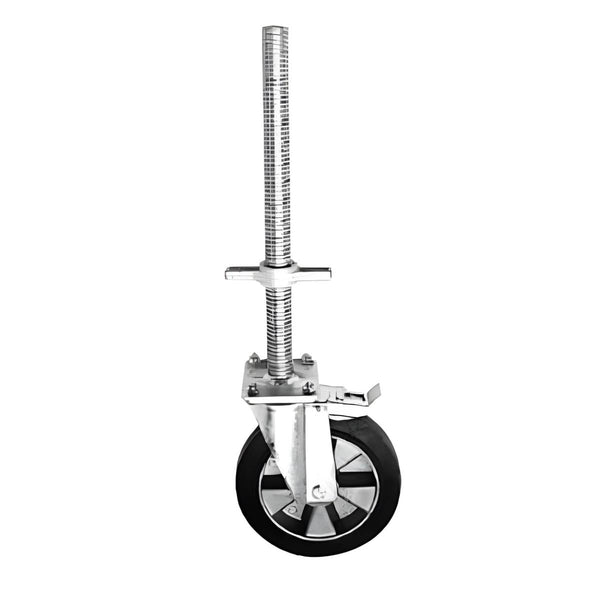

Retenez la logique. Si le matériel doit bouger plusieurs fois par jour, c'est la roue à vis avec frein. S'il reste en place plusieurs semaines sur un terrain moyen, c'est le pied à vis ou le socle réglable, avec une vraie capacité de rattrapage.

Quels avantages réels face à un pied fixe ou à une cale ?

Le premier avantage est un gain de temps au montage. Un opérateur seul met un cadre d'aplomb en quelques tours d'écrou, là où le calage manuel demande deux personnes et plusieurs essais.

Le deuxième est la sécurité de l'appui. Une cale se dérobe sous charge, un vérin non. La platine reste plaquée au sol, l'effort descend dans l'axe et la structure conserve sa stabilité pendant toute la durée du chantier.

Le troisième est la polyvalence. Un parc équipé de pieds ajustables accepte les façades en pente, les trottoirs et les cours pavées sans matériel supplémentaire. Cette solution flexible réduit le nombre de références à stocker, donc le coût total du parc.

Dernier point, moins visible : un matériel homogène et complet se revend mieux. Un lot dépareillé perd sa valeur à la première vente.

Pied échafaudage 34 mm : diamètre d'emmanchement et compatibilité

Un pied qui rentre dans le poteau n'est pas pour autant compatible avec lui. Le jeu latéral entre l'emmanchement et le tube conditionne la tenue sous charge, et un jeu excessif finit par mater le tube. La cote 34 mm correspond à un diamètre d'emmanchement courant, mais elle ne vaut que si le constructeur de votre échafaudage l'indique dans sa notice.

Les cotes de certains matériels de marques comme Altrad, Comabi ou Tubesca peuvent s'en approcher, sans que cela autorise le mélange : la mixité de matériel entre marques est proscrite (INRS). Une pièce détachée doit provenir du même constructeur que la structure.

Points à vérifier avant de commander une pièce :

• le diamètre intérieur du poteau, mesuré au pied à coulisse ;
• la cote d'emmanchement annoncée dans la notice du fabricant, souvent disponible en PDF ;
• la référence constructeur de votre échafaudage, et non le seul visuel de la pièce ;
• la matière et le traitement : un acier galvanisé à chaud tient mieux au stockage extérieur.

Quel est le prix d'un pied d'échafaudage réglable ?

Le prix affiché sur une page produit se lit toujours à l'unité, rarement au lot. C'est la première source d'erreur au moment de valider un panier : un échafaudage de façade demande au minimum quatre pieds, souvent davantage selon le nombre de travées.

Trois éléments font varier le montant : la plage de réglage, la surface de la platine et le traitement anticorrosion. Un modèle galvanisé à chaud coûte plus cher à l'achat qu'un modèle simplement peint, et dure nettement plus longtemps en usage professionnel.

Vérifiez aussi si le prix est indiqué HT ou TTC, et ce que comprend l'offre : certains ensembles incluent l'écrou et la platine, d'autres les facturent séparément. Pour une commande de plusieurs unités, un devis donne une vision plus juste qu'une addition de lignes de panier, transport compris.

À titre de repère sur les structures complètes fabriquées à Saint-Étienne, un échafaudage façadier ES45 démarre à 2 959 € HT, un échafaudage maçon ES49 à 1 760 € HT et la gamme fixe tous travaux à 917 € HT. Les pieds réglables correspondants sont référencés par gamme, ce qui évite toute recherche de compatibilité.

Comment installer un pied d'échafaudage réglable en toute sécurité ?

Le réglage est le geste le plus répété au montage, et le moins formalisé. Sept étapes le couvrent intégralement : vérifier la portance du sol, préparer l'appui, emmancher le pied, dégrossir le niveau, régler à l'écrou, contrôler l'aplomb et bloquer, puis recontrôler après le premier niveau.

Aucune de ces étapes n'est optionnelle, et l'ordre compte. L'installation doit être réalisée par une personne compétente, formée et disposant de la notice sur le chantier (article R4323-69 du Code du travail).

Étapes 1 et 2 : vérifier la portance du sol et préparer l'appui

Le sol décide avant le matériel. Un parpaing, une brique creuse ou une planche travaillant en flexion sous une platine constituent des causes directes de renversement : ces appuis ne sont jamais admis.

L'appui correct est une semelle de répartition en bois plein, posée à plat sous chaque plaque d'appui, qui étale une charge ponctuelle sur une surface suffisante. Objectif : éviter le poinçonnement du sol et les tassements différentiels en cours de chantier.

• Appuis admis : dalle béton saine, enrobé stable, semelle en bois plein sur sol compacté.
• Appuis proscrits : matériaux creux, cales empilées, planches en porte-à-faux, terre non préparée.

Étapes 3 et 4 : emmancher le pied et ajuster la hauteur à l'écrou

Emmanchez le pied à fond dans le poteau ou la base, puis posez le premier cadre avant tout réglage fin. Dégrossir le niveau à ce stade limite le nombre de tours d'écrou et fait gagner un temps réel sur un montage complet.

Vient ensuite l'ajustement à l'écrou, pied par pied. La règle à ne pas franchir : la longueur de sortie de tige filetée maximale indiquée par le constructeur. Au-delà, la capacité portante chute et le risque de flambement augmente.

Si cette cote ne suffit pas à rattraper le dénivelé, le problème n'est pas le réglage mais la préparation du terrain.

Étapes 5 à 7 : contrôler l'aplomb, bloquer le réglage et recontrôler

Le contrôle se fait au niveau à bulle, dans les deux directions, sur le premier cadre. Un défaut d'aplomb de quelques millimètres à la base devient un écart visible au troisième niveau, et complique la pose des planchers comme des garde-corps.

Bloquez ensuite chaque écrou, puis vérifiez que chaque platine est bien au contact du sol sur toute sa surface. Un appui partiel reporte la charge sur les autres pieds.

Dernier point, le plus négligé : une structure chargée se déforme. Recontrôlez l'aplomb après le montage du premier niveau et avant ancrage, pas seulement au démarrage.

Terrain irrégulier : adapter le réglage à la nature du sol

Le vérin compense un dénivelé, il n'améliore pas la portance. Confondre les deux explique une bonne partie des basculements sur terrain naturel.

Qualifiez le sol avant de sortir le matériel du camion : en pente, meuble, ou dur mais irrégulier. Chacun de ces trois cas appelle une préparation différente.

Terrain en pente et sol meuble : terre, gravier et remblais

Sur terre battue, gravier ou remblai récent, une platine s'enfonce sous la charge de service, parfois en quelques heures. La parade tient en trois gestes : décaissement léger, compactage, puis semelle de grande surface sous chaque appui.

En pente, réglez du point haut vers le point bas. Le pied le plus court donne la référence, les autres remontent ensuite à son niveau.

Sur un chantier de plusieurs semaines, contrôlez l'enfoncement chaque matin. Un dévers apparu pendant la nuit se corrige en quelques minutes, une structure déjà déformée coûte une reprise de montage.

Sol dur mais irrégulier et limites de la plage de réglage

Pavés, bordures et seuils de trottoir créent des ressauts qu'un vérin n'absorbe pas toujours. La question est simple : le ressaut entre dans la plage de réglage, ou il la dépasse.

• Ressaut inférieur à la plage : réglage classique à l'écrou, semelle si le pavage est disjoint.

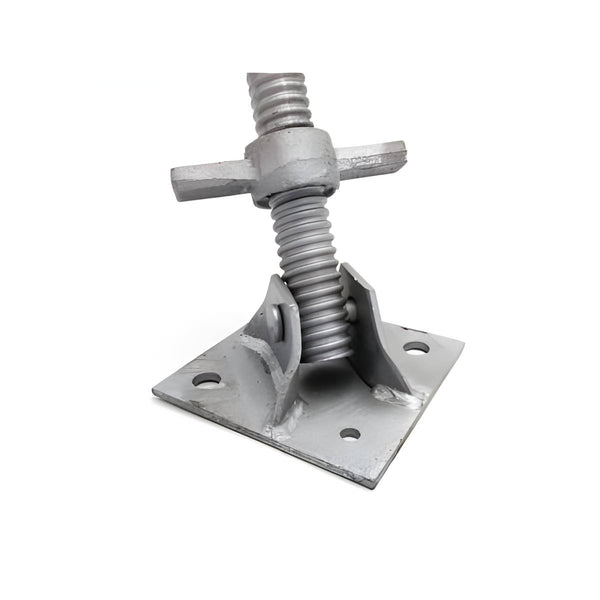

• Ressaut supérieur à la plage : lorsque les irrégularités du terrain ne peuvent plus être compensées par les vérins, utilisez les éléments tubulaires de compensation prévus par le constructeur (source : PréventionBTP).

Aucune cale improvisée dans ce cas de figure. La solution constructeur existe, elle est prévue pour ça.

Les erreurs de réglage qui font basculer un échafaudage

Cinq erreurs reviennent sans cesse, et toutes se corrigent en moins d'une minute au montage.

• Tige sortie au maximum pour rattraper un dénivelé trop important : perte de capacité portante. Reprenez la préparation du sol ou passez aux éléments de compensation.
• Cales improvisées sous la platine : appui instable qui se dérobe en charge. Semelle en bois plein uniquement.
• Mélange de pieds et de structures de marques différentes : mixité proscrite (INRS). Un seul constructeur sur tout le parc.
• Réglage alors que l'échafaudage est chargé : modification en service interdite. Évacuez et déchargez avant toute reprise.
• Absence de recontrôle après le premier niveau : défaut d'aplomb propagé vers le haut. Un passage au niveau à bulle avant ancrage.

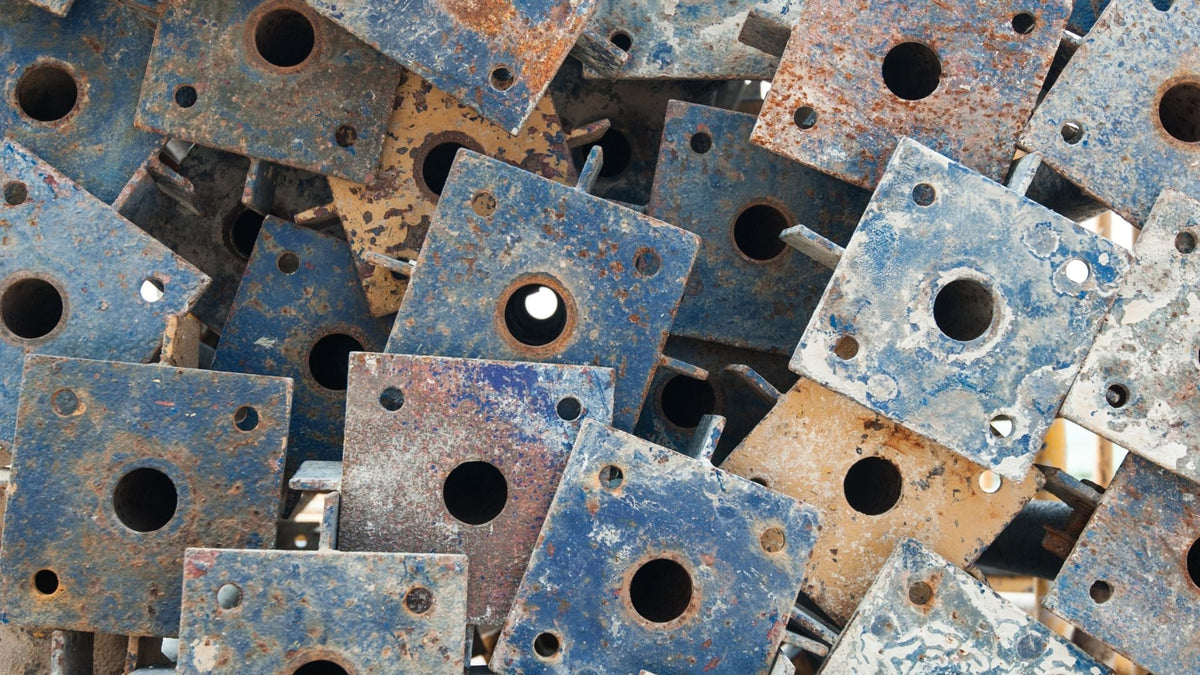

Vérification et entretien des pieds d'échafaudage réglables

Un filetage encrassé ou une platine voilée ne se voient qu'au démontage, jamais depuis le plancher. C'est à ce moment que le contrôle doit se faire, pièce par pièce.

Deux obligations coexistent : l'examen avant chaque montage et la vérification trimestrielle, consignée au registre de sécurité (arrêté du 21 décembre 2004). Les points de contrôle sont peu nombreux :

• corrosion sur la platine et le tube, en particulier aux zones de contact ;
• filetage propre et sans déformation sur toute la course ;
• planéité de la plaque d'appui, aucune déformation par choc ;
• libre rotation de l'écrou, sans point dur ;
• lisibilité du marquage constructeur.

Un pied dont le filetage bloque en milieu de course part au rebut. Le graissage léger des tiges avant stockage prolonge nettement la durée de vie du parc.

Pied échafaudage occasion : les points de contrôle avant d'acheter

Le pied d'occasion est le faux bon plan classique. Un lot sans notice ni marquage lisible pose un problème que le prix d'achat ne compense pas, d'autant qu'un lot hétérogène mélangeant plusieurs marques est inutilisable en l'état.

Traitez ces points comme des conditions éliminatoires : si l'un manque, écartez le lot.

• Notice du constructeur disponible et correspondant à votre structure.
• Marquage d'origine lisible sur chaque article du lot.
• Filetage manœuvrable sur la course complète, écrou compris.
• Platine plane, sans voile ni soudure reprise.
• Provenance identifiée et cohérente avec votre parc existant.
• Conformité NF EN 12811-1 vérifiable.

Le calcul se fait vite. Un lot écarté à réception coûte moins cher qu'une observation lors d'une vérification et un remplacement complet en cours de chantier.

Comment choisir un pied d'échafaudage réglable pour votre matériel ?

Six critères suffisent à sécuriser l'achat, dans cet ordre :

• Le diamètre de tube de vos poteaux correspond-il à la cote d'emmanchement du pied ?
• La plage de réglage couvre-t-elle les dénivelés réels de vos chantiers ?
• La charge admissible annoncée est-elle compatible avec votre configuration de montage ?
• Le traitement anticorrosion est-il adapté à votre mode de stockage ?
• La pièce provient-elle du constructeur de votre échafaudage ?
• La conformité NF EN 12811-1 est-elle mentionnée sur la fiche technique ?

Notre conseil

Si vous rachetez des pieds pour un échafaudage existant, partez toujours de la référence constructeur de la structure, jamais de la photo de la pièce. Si vous équipez un parc neuf destiné à des chantiers en terrain naturel, prenez la plage de réglage la plus large de la gamme plutôt que le modèle d'entrée : l'écart de prix se rattrape au premier chantier en pente évité. Un parc homogène reste aussi plus facile à revendre.

Où acheter des pieds d'échafaudage réglables ?

La vente en ligne a un avantage décisif sur le négoce de proximité : chaque page produit affiche les cotes, la matière et la charge admissible, ce qui permet de comparer deux modèles sans se déplacer. Encore faut-il que ces informations soient complètes et que la fiche technique soit téléchargeable en PDF.

Sur Échafaudage Pro, la catégorie pieds et socles regroupe les modèles par gamme, avec les cotes d'emmanchement en clair et les quantités disponibles en stock. Vous pouvez ajouter les unités au panier après avoir vérifié la compatibilité, ou demander un devis si la commande porte sur un lot. Le service client répond du lundi au vendredi, par téléphone, par e-mail ou via WhatsApp, pour les cas où la structure d'origine demande une vérification. Les commandes partent le jour même, pour une livraison sous 2 à 4 jours ouvrés.

Ce que dit la réglementation sur les pieds et l'appui au sol

Le Code du travail encadre l'appui au sol au même titre que la protection périphérique et les garde-corps. Les textes applicables tiennent en quatre lignes.

Ces textes évoluent : vérifiez la version en vigueur auprès d'une source officielle avant de bâtir une procédure interne.

Avant de commander

• Relevez le diamètre intérieur de vos poteaux et la référence constructeur de l'échafaudage.
• Mesurez le dénivelé maximal rencontré sur vos chantiers types, puis comparez-le à la plage de réglage annoncée.
• Comptez le nombre d'unités nécessaires, embases de rechange comprises.
• Prévoyez les semelles de répartition en bois plein, rarement incluses dans l'offre.
• Vérifiez la disponibilité en stock et le délai de livraison par rapport à votre date de montage.

Vos questions avant achat

Jusqu'où peut-on sortir la tige filetée d'un pied réglable ?

Jusqu'à la cote de sortie maximale indiquée par le constructeur, pas au-delà. Ce n'est pas une règle générale : elle dépend du modèle et conditionne la charge admissible annoncée. En l'absence de notice, n'utilisez pas le pied.

Peut-on régler un pied d'échafaudage lorsque la structure est chargée ?

Non. Toute modification d'un échafaudage en cours d'utilisation est proscrite, et le réglage sous charge fait partie des plus dangereuses. Évacuez l'échafaudage, déchargez le niveau concerné, reprenez le réglage, puis faites revérifier le montage par une personne compétente.

Un pied de 34 mm est-il compatible avec n'importe quelle marque ?

Non, la cote seule ne fait pas la compatibilité. Le jeu réel, la charge admissible et la géométrie de l'emmanchement varient d'un constructeur à l'autre, et la mixité de matériel entre marques est proscrite (INRS). Achetez la pièce auprès du constructeur de votre échafaudage.

Faut-il systématiquement une semelle en bois sous la platine ?

Sur dalle béton saine ou enrobé stable, non. Sur terre, gravier, remblai ou pavage disjoint, oui : la semelle en bois plein répartit la charge et évite le poinçonnement. Elle ne remplace jamais un compactage préalable sur sol meuble.
