Un échafaudage mal dimensionné peut transformer un chantier en zone à risque. Calculer le poids au m² d'une structure ne se résume pas à une simple division : encore faut-il savoir quelle surface considérer, quels composants additionner, et distinguer poids propre de charge admissible. Cette confusion provoque des erreurs de montage coûteuses, voire des effondrements lors de contrôles de sécurité. Dans ce guide, vous découvrirez comment collecter les bonnes données fabricant, appliquer la formule officielle étape par étape, et éviter les pièges récurrents qui faussent les notes de calcul.
Des exemples chiffrés concrets (travée simple et installation multi-niveaux) vous permettront de vérifier vos propres dimensionnements. Maîtriser ce calcul garantit des installations conformes et protège vos équipes en toute sécurité.

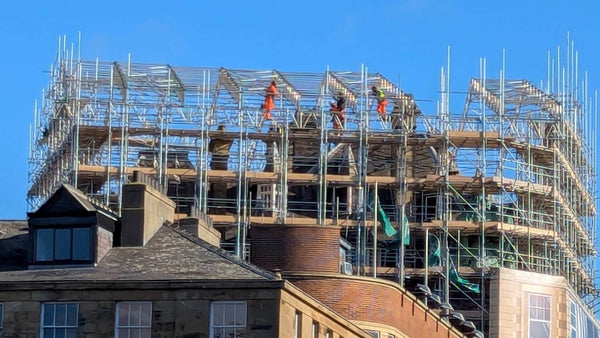

Calcul du poids au m² d'un échafaudage : bases, capacité de charge et enjeux chantier
Sur un chantier, une erreur de calcul peut compromettre la stabilité d'une installation entière. Confondre le poids propre de la structure avec sa capacité de charge entraîne des surcharges dangereuses, voire des effondrements. Cette distinction constitue le premier réflexe sécuritaire avant tout dimensionnement. Le poids au m² désigne la masse réelle de l'échafaudage rapportée à une surface, tandis que la charge admissible correspond au poids maximum que la structure peut supporter en exploitation.
Un échafaudage de classe 3 tolère jusqu'à 200 kg/m² de charge utile, mais son poids propre reste bien inférieur. Avant d'installer des structures d'échafaudage haute résistance, identifier la métrique adaptée — façade ou plancher — évite les calculs faussés dès le départ.
Poids au m² de façade ou de plancher : dimensions d'échafaudage et surface de référence
Beaucoup de calculs échouent dès le choix de la surface. Raisonner en m² de façade revient à diviser le poids total par la surface verticale couverte (longueur × hauteur de travail), utile pour évaluer l'impact sur un mur porteur. À l'inverse, le m² de plancher correspond à la surface horizontale effective où évoluent les opérateurs. Une largeur de structure de 0,73 m sur 10 m de longueur donne 7,3 m² de plancher, mais une façade de 10 m × 8 m atteint 80 m².
Cette différence change radicalement le résultat : un échafaudage de 800 kg pèse 10 kg/m² de façade, mais 110 kg/m² de plancher. Choisir la surface adaptée dépend de votre besoin technique (dimensionnement d'une dalle, vérification de sol fragile ou simple manutention).
Données à collecter avant le calcul : notice du fabricant et composants d'échafaudage
Oublier un seul élément (comme les plinthes, garde-corps ou ancrages) fausse l'ensemble du calcul. La notice du fabricant reste l'unique source fiable pour les poids unitaires de chaque composant. Un cadre en acier galvanisé de 2,00 m pèse généralement entre 15 et 20 kg, tandis qu'un plancher aluminium de 3,07 m oscille autour de 18 kg selon les normes EN 12810. Listez méthodiquement cadres, lisses, diagonales, planchers, garde-corps, plinthes, vérins et ancrages avec leurs quantités exactes.
Pour choisir son échafaudage de façade, comparer les poids unitaires entre aluminium et acier permet d'anticiper les contraintes de manutention. Un calcul défendable lors d'un contrôle repose sur cette traçabilité complète, composant par composant.
Méthode de calcul du poids au m² : note de calcul échafaudage étape par étape
Une fois les données collectées, la méthode devient mécanique. Décomposer l'échafaudage par travée et par niveau garantit la fiabilité du résultat. Cette approche systématique révèle l'impact de chaque ajout de niveau, permettant d'ajuster la configuration avant montage. Deux étapes structurent cette démarche : l'addition précise des masses, puis l'application de la formule officielle.
Addition des masses par travée et par niveau
Additionner globalement masque les erreurs de détail. Procéder niveau par niveau, puis travée par travée, sécurise la note de calcul. Commencez par le niveau inférieur : 2 cadres (40 kg), 4 lisses (32 kg), 2 diagonales (12 kg), 1 plancher (18 kg), 2 garde-corps (16 kg), 2 plinthes (8 kg) totalisent 126 kg. Répétez l'opération pour chaque niveau supérieur en ajoutant les vérins de base (environ 3 kg pièce) et les ancrages muraux (2 kg unité). Cette descente de charge méthodique évite d'oublier des composants critiques. Chaque niveau ajouté augmente le poids total, influençant directement la charge transmise au sol ou à la dalle porteuse.
Formule officielle : poids total divisé par surface considérée
La formule universelle s'applique une fois le poids total établi : Poids au m² = Poids total (kg) / Surface (m²). Attention, confondre charge utile et poids propre constitue l'erreur la plus fréquente. Si votre échafaudage pèse 500 kg et couvre 50 m² de façade, le résultat donne 10 kg/m². Cette valeur représente le poids mort de la structure, indépendamment de sa classe de charge.
Un échafaudage de classe 4 (300 kg/m² de charge admissible) ne pèse pas 300 kg/m², son poids propre reste généralement compris entre 9 et 12 kg/m² selon les équipements. Cette distinction évite les surdimensionnements coûteux et les sous-estimations dangereuses.
Exemples de note de calcul d'échafaudage : simple et multi-niveaux
Deux cas concrets illustrent l'application de la méthode. Le premier démontre la logique sur une configuration minimale, le second reflète la réalité d'un chantier complet. Ces exemples chiffrés permettent de vérifier vos propres calculs par comparaison.
Exemple chiffré : 1 travée, 1 niveau
- Configuration : 1 travée de 2,57 m, 1 niveau de 2,00 m
- Composants : 2 cadres (36 kg), 2 lisses (14 kg), 2 diagonales (10 kg), 1 plancher aluminium 3,07 m (18 kg), 2 garde-corps (14 kg)
- Poids total = 92 kg
- Surface façade = 2,57 m × 2,00 m = 5,14 m²
- Poids au m² façade = 92 / 5,14 ≈ 18 kg/m²
Ce cas simple montre qu'une structure légère en aluminium reste au-dessus de 15 kg/m² dès l'ajout des garde-corps obligatoires. Sans ces protections collectives, le calcul descendrait à 12 kg/m², mais la configuration serait non conforme.
Exemple réaliste : échafaudage complet avec accessoires
- Configuration : 4 travées × 3 niveaux, hauteur 6,00 m, longueur 10,28 m
- Composants : 24 cadres (432 kg), 36 lisses (252 kg), 24 diagonales (120 kg), 12 planchers (216 kg), 24 garde-corps (336 kg), 12 plinthes (96 kg), 8 vérins (24 kg), 12 ancrages (24 kg)
- Poids total = 1 500 kg
- Surface façade = 10,28 m × 6,00 m ≈ 62 m²
- Poids au m² façade = 1 500 / 62 ≈ 24 kg/m²
Ce résultat réaliste intègre l'ensemble des accessoires sécuritaires. Il confirme la fourchette de 20 à 30 kg/m² pour un échafaudage acier multi-niveaux entièrement équipé.
Erreurs fréquentes à éviter lors du calcul
Cinq pièges récurrents compromettent les notes de calcul.
- Premier piège : oublier garde-corps et plinthes, qui représentent jusqu'à 30 % du poids total.
- Deuxième erreur : confondre charge utile (300 kg/m² pour classe 4) et poids propre (généralement sous 25 kg/m²).
- Troisième faute : additionner des poids issus de fabricants différents sans vérifier la cohérence des unités.
- Quatrième oubli : négliger les vérins de base et les ancrages muraux dans le calcul.
- Cinquième erreur : appliquer un poids moyen sans tenir compte des matériaux (l'aluminium pèse 30 % de moins que l'acier à dimensions égales).
Chacune de ces erreurs peut conduire à une installation sous-dimensionnée ou à un refus lors d'un contrôle sécurité.
Note de calcul échafaudage : obligation réglementaire et contrôles sécurité
La note de calcul n'est pas systématiquement obligatoire, mais devient indispensable dans certaines configurations. Le Code du travail et les référentiels CNAMTS l'exigent pour les échafaudages de grande hauteur (généralement au-delà de 24 m), les installations sur sol fragile, ou les configurations atypiques non couvertes par la notice fabricant.
Cette note doit préciser la classe de charge retenue (3, 4, 5 ou 6), les vérifications effectuées avant mise en service, et l'état de conservation des équipements. Les contrôles sécurité vérifient la cohérence entre la configuration réelle et la note fournie. Tout écart (charge admissible dépassée, ancrages insuffisants) entraîne une mise en demeure immédiate. Fournir une note conforme protège à la fois les opérateurs et le responsable de chantier en cas d'incident.
FAQ – Calcul du poids au m² d'un échafaudage
Quel est le poids d'un échafaudage au m2 ?
Le poids propre d'un échafaudage varie entre 9 et 25 kg/m² de façade selon les matériaux et équipements. Un échafaudage aluminium léger équipé de planchers et garde-corps pèse environ 12 kg/m², tandis qu'une structure acier galvanisé multi-niveaux avec accessoires atteint 24 kg/m². Cette valeur représente uniquement la masse de la structure vide, sans charge utile. Ne confondez jamais ce poids propre avec la capacité de charge, qui indique le poids maximum exploitable (200 à 600 kg/m² selon la classe).
Comment calculer le poids d'un échafaudage ?
Listez tous les composants avec leurs poids unitaires issus de la notice fabricant : cadres, lisses, diagonales, planchers, garde-corps, plinthes, vérins et ancrages. Additionnez ces masses niveau par niveau, puis travée par travée. Par exemple, 2 cadres de 18 kg + 4 lisses de 7 kg + 2 diagonales de 5 kg + 1 plancher de 18 kg + accessoires (30 kg) totalisent 112 kg pour un niveau. Multipliez par le nombre de niveaux et de travées, puis ajoutez les éléments de base. Cette méthode garantit un résultat exploitable pour les vérifications réglementaires.
Comment calculer le poids au m2 ?
Appliquez la formule Poids au m² = Poids total (kg) / Surface considérée (m²). Déterminez d'abord quelle surface utiliser : façade (longueur × hauteur) ou plancher (longueur × largeur). Un échafaudage de 800 kg sur 40 m² de façade donne 20 kg/m² de façade. Ce même échafaudage, avec 6 m² de plancher par niveau, affichera un poids différent si vous raisonnez par niveau. Choisissez la métrique adaptée à votre besoin : dimensionnement de dalle, calcul de manutention ou vérification de sol.
Comment calculer m2 d'échafaudage ?
Pour les m² de façade, multipliez la longueur utile par la hauteur de travail. Une installation de 12 m de long × 8 m de haut donne 96 m² de façade. La longueur utile correspond à la somme des entraxes de travées. Pour les m² de plancher, multipliez la longueur par la largeur effective de l'échafaudage. Une structure de 12 m avec des plateformes de 0,73 m offre 8,76 m² de plancher. Cette distinction est cruciale : un même échafaudage présente deux valeurs de surface selon l'usage prévu — calcul de charge au sol ou surface de travail disponible.
